Types de Canaux en LTE : Explication Technique
Dans cet article, nous allons explorer en détail les différents types de canaux utilisés en LTE (Long Term Evolution). Ces canaux jouent un rôle crucial dans la transmission des données et du contrôle entre l’utilisateur et le réseau. Comprendre leur fonctionnement est essentiel pour appréhender la technologie LTE et ses performances.
Classification des Canaux en LTE
Les canaux en LTE sont classés en trois catégories principales :
- Canaux logiques
- Canaux de transport
- Canaux physiques
Chaque catégorie remplit des fonctions spécifiques et se situe à différents niveaux du protocole LTE.
Canaux Logiques
Les canaux logiques se trouvent à la couche de contrôle d’accès au support (MAC). Ils définissent le type de données à transmettre. Voici les principaux canaux logiques :
- BCCH (Broadcast Control Channel) : Utilisé pour diffuser des informations de contrôle système essentielles à tous les utilisateurs.
- PCCH (Paging Control Channel) : Sert à envoyer des messages de paging pour établir une connexion avec les appareils en mode idle.
- CCCH (Common Control Channel) : Permet la transmission d’informations entre l’utilisateur et le réseau avant l’établissement d’une connexion dédiée.
- DCCH (Dedicated Control Channel) : Utilisé pour échanger des informations de contrôle dédiées entre un utilisateur spécifique et le réseau.
- DTCH (Dedicated Traffic Channel) : Transporte des données utilisateur dédiées.
Canaux de Transport
Les canaux de transport sont responsables de l’interface entre la couche physique et la couche MAC. Ils définissent comment les données doivent être transmises au niveau physique. Voici les principaux canaux de transport :
- BCH (Broadcast Channel) : Transporte les informations de diffusion du système.
- PCH (Paging Channel) : Utilisé pour diffuser des messages de paging.
- DLSCH (Downlink Shared Channel) : Principal canal pour la transmission de données utilisateur en downlink.
- ULSCH (Uplink Shared Channel) : Utilisé pour la transmission de données utilisateur en uplink.
- RACH (Random Access Channel) : Sert à l’accès initial au réseau et aux requêtes de synchronisation.
Canaux Physiques
Les canaux physiques opèrent au niveau le plus bas de la pile LTE et définissent les signaux réels transmis par les antennes. Les principaux canaux physiques sont :
- PDSCH (Physical Downlink Shared Channel) : Transporte les données utilisateur en downlink.
- PUSCH (Physical Uplink Shared Channel) : Transporte les données utilisateur en uplink.
- PDCCH (Physical Downlink Control Channel) : Transporte les informations de contrôle de liaison descendante.
- PUCCH (Physical Uplink Control Channel) : Transporte les informations de contrôle de liaison montante.
- PRACH (Physical Random Access Channel) : Utilisé pour l’accès initial et la synchronisation.
Fonctionnement Interconnecté des Canaux

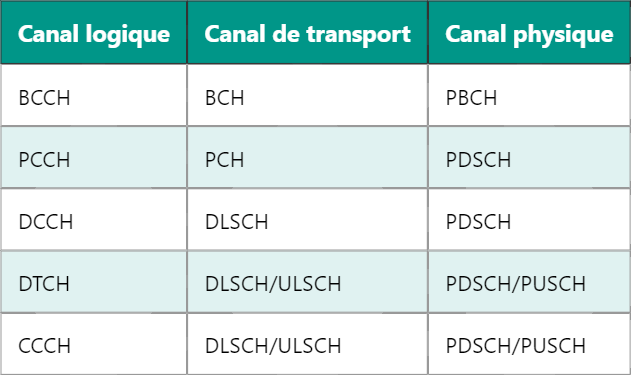

Les canaux logiques, de transport et physiques sont étroitement liés. Voici une table qui résume leur interaction :
Exemple de Scénario Réel
Prenons un exemple : lorsqu’un utilisateur envoie un fichier via un réseau LTE, les données de l’utilisateur sont d’abord mappées sur un DTCH (canal logique), transmises sur un ULSCH (canal de transport) et finalement envoyées sur un PUSCH (canal physique).
Conclusion
Les différents types de canaux en LTE garantissent une communication efficace et fiable entre l’utilisateur et le réseau. En comprenant leur rôle, on peut mieux saisir les principes fondamentaux qui rendent LTE performant. Si ce sujet vous a intéressé, découvrez également comment la modulation et le codage influencent la qualité du signal en LTE.
