Structure du réseau UMTS : Comprendre l’architecture et ses éléments
Aujourd’hui, nous allons explorer la structure du réseau UMTS (Universal Mobile Telecommunications System), un des piliers des télécommunications mobiles de troisième génération (3G). Ce réseau, conçu pour fournir des services de voix, de données et multimédias, repose sur une architecture complexe et robuste. Découvrons les différents éléments qui composent ce système et leur rôle.
Présentation générale de l’architecture UMTS
Le réseau UMTS se divise en trois grandes parties :
- UE (User Equipment) : Équipement utilisé par l’utilisateur pour accéder aux services.
- UTRAN (UMTS Terrestrial Radio Access Network) : Réseau d’accès radio terrestre.
- CN (Core Network) : Réseau cœur qui gère la connectivité et les services.
Équipements de l’utilisateur (UE)
L’UE est l’interface directe entre l’utilisateur et le réseau. Il comprend deux éléments principaux :
- Mobile Equipment (ME) : Le terminal utilisé pour la communication, tel qu’un téléphone ou une tablette.
- USIM (UMTS Subscriber Identity Module) : Une carte SIM avancée contenant les informations d’abonné et les clés de chiffrement.
Le réseau d’accès radio UTRAN
L’UTRAN est responsable de l’établissement et de la gestion des connexions radio. Il se compose de :
- Node B : Les stations de base responsables de la transmission et de la réception des signaux radio.
- RNC (Radio Network Controller) : Contrôleur qui gère les Node B, alloue les ressources et assure la mobilité intra-UTRAN.
Fonctions principales de l’UTRAN
- Établir et libérer les connexions radio avec l’UE.
- Gérer la qualité du service (QoS) pour garantir une expérience utilisateur optimale.
- Assurer la gestion de la mobilité au sein du réseau radio.
Réseau cœur (Core Network)

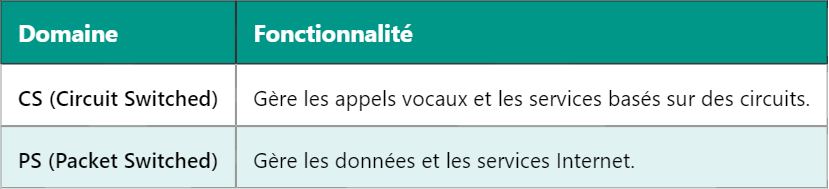

Le réseau cœur est divisé en deux domaines :
Composants clés du réseau cœur
Voici les principaux éléments du réseau cœur et leurs fonctions :
- MSC (Mobile Switching Center) : Gestion des appels vocaux et des SMS.
- SGSN (Serving GPRS Support Node) : Fournit des services de données pour l’utilisateur.
- GGSN (Gateway GPRS Support Node) : Sert de passerelle entre le réseau mobile et Internet.
Gestion de la mobilité et du handover
Une caractéristique essentielle du réseau UMTS est la gestion transparente de la mobilité grâce à des mécanismes tels que :
- Le handover intra-Node B, intra-RNC ou inter-RNC.
- La gestion de l’itinérance entre différents réseaux ou technologies (par ex., UMTS vers GSM).
Exemple d’architecture UMTS
Pour mieux comprendre, prenons un exemple simplifié :
- Un utilisateur initie un appel à l’aide de son UE.
- Le signal est transmis via un Node B, puis relayé au RNC correspondant.
- Le RNC envoie les données au MSC pour un appel vocal ou au SGSN/GGSN pour des données.
- Les informations sont ensuite transmises à l’utilisateur final via le réseau cible.
Évolutions et perspectives
Avec l’avènement des réseaux 4G et 5G, le rôle de l’UMTS a évolué. Il reste néanmoins une technologie de transition et de secours importante, surtout dans les zones où la couverture de réseaux plus récents est limitée.
Pour approfondir vos connaissances, découvrez notre article sur les différences entre l’UMTS et le LTE, et comprenez comment ces technologies se complètent.
