Structure des messages PRACH et des créneaux horaires d’accès
Dans cet article, nous allons explorer en détail la structure des messages PRACH (Physical Random Access Channel) et leur rôle dans les créneaux horaires d’accès en LTE et 5G. Ces concepts sont cruciaux pour comprendre comment un équipement utilisateur (UE) initie une connexion avec le réseau cellulaire.
Introduction au PRACH
Le PRACH est un canal physique utilisé par les équipements utilisateurs pour effectuer un accès aléatoire au réseau. Ce mécanisme est nécessaire dans plusieurs scénarios, notamment lors de la première connexion au réseau, du handover, ou de la re-synchronisation après une perte de signal.
Structure des messages PRACH
Un message PRACH est composé de plusieurs éléments, chacun jouant un rôle spécifique dans la communication initiale :
- Préambule d’accès aléatoire : Une séquence unique utilisée pour identifier la requête d’accès aléatoire de l’UE.
- Configuration du PRACH : Définit les paramètres spécifiques pour chaque cellule, tels que la largeur de bande, la durée et le timing.
Ces messages sont transmis dans des séquences prédéfinies appelées « formats de PRACH », qui sont sélectionnées en fonction des caractéristiques de propagation du réseau, comme la distance entre l’UE et l’antenne de la station de base.
Formats du PRACH

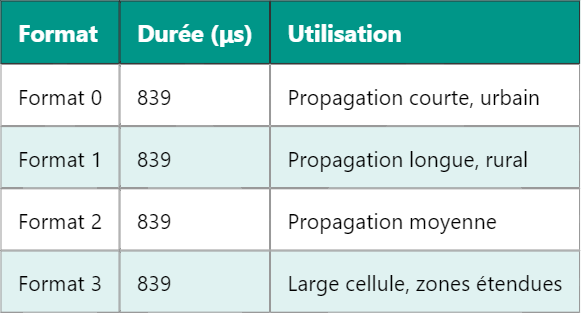

Les formats de PRACH déterminent la durée et la configuration spectrale des messages. Voici une table décrivant les principaux formats :
Créneaux horaires d’accès
Les créneaux horaires d’accès définissent les moments précis où les messages PRACH peuvent être envoyés. Ces créneaux sont configurés par l’eNodeB ou le gNodeB et dépendent des besoins du réseau et des paramètres de configuration.
Types de créneaux horaires
- Créneaux périodiques : Ces créneaux sont définis à intervalles réguliers, garantissant une disponibilité prévisible.
- Créneaux semi-persistants : Utilisés pour des cas spécifiques nécessitant une fréquence d’accès contrôlée.
Chaque créneau est associé à une fréquence et un timing spécifique. Les UE doivent se synchroniser avec précision pour maximiser l’efficacité de l’accès aléatoire.
Exemple d’accès aléatoire
Considérons un UE qui envoie un préambule d’accès aléatoire pendant un créneau horaire disponible. Le processus se déroule comme suit :
- Le UE sélectionne un préambule basé sur la configuration PRACH de la cellule.
- Le préambule est envoyé pendant le créneau horaire configuré.
- La station de base répond avec une ressource dédiée si l’accès est accepté.
- L’UE utilise cette ressource pour initier une communication complète.
Conclusion
La compréhension des messages PRACH et des créneaux horaires d’accès est essentielle pour les ingénieurs réseaux et les développeurs travaillant sur les technologies LTE et 5G. Ces mécanismes assurent une communication efficace et rapide entre les utilisateurs et le réseau.
Si vous souhaitez approfondir le sujet des canaux physiques dans les réseaux modernes, explorez notre article sur la structure du PUCCH et du PUSCH, deux autres éléments clés de l’accès radio.
