Structure de trame LTE et architecture de blocs de ressources
Dans cet article, nous allons explorer en détail la structure de la trame LTE et l’architecture des blocs de ressources, deux concepts clés pour comprendre le fonctionnement du réseau LTE. La technologie LTE (Long Term Evolution) repose sur une conception rigoureuse de la gestion des ressources radio, optimisant ainsi la performance et l’efficacité du réseau.
Structure de la trame LTE
La structure de la trame en LTE est conçue pour garantir une synchronisation précise et une transmission efficace des données. Elle repose sur des principes de multiplexage orthogonal en fréquence (OFDM) et se divise en plusieurs niveaux : trame, sous-trame, slot et symboles OFDM.
Éléments de la trame LTE
- Trame LTE : Une trame LTE dure 10 millisecondes (ms) et est divisée en 10 sous-trames, chacune de 1 ms.
- Sous-trames : Chaque sous-trame est elle-même composée de deux slots de 0,5 ms chacun.
- Slots : Les slots contiennent plusieurs symboles OFDM, dont le nombre dépend de la configuration du réseau (normalement 7 ou 6 pour les configurations étendues).
Multiplexage temporel et spectral
Le LTE utilise une technique de multiplexage temporel et spectral pour permettre à plusieurs utilisateurs d’accéder aux ressources simultanément :
- Multiplexage temporel : Les utilisateurs partagent les ressources en fonction du temps, avec des intervalles prédéfinis dans les trames.
- Multiplexage spectral : Le spectre de fréquence est divisé en blocs, chacun étant attribué à un utilisateur ou à un service.
Architecture des blocs de ressources
Les blocs de ressources constituent la base de l’allocation des ressources dans LTE. Chaque bloc de ressources (RB) est une unité de temps-fréquence définie pour optimiser l’utilisation du spectre et répondre aux besoins des utilisateurs.
Composants d’un bloc de ressources
- Dimension temporelle : Chaque bloc de ressources dure 1 slot, soit 0,5 ms.
- Dimension fréquentielle : Un bloc de ressources occupe 12 sous-porteuses de 15 kHz chacune, soit une largeur totale de 180 kHz.
Planification des blocs de ressources
Le LTE utilise une planification dynamique pour assigner les blocs de ressources en fonction de la qualité du canal, des exigences des utilisateurs et des objectifs du réseau. Cette planification repose sur des algorithmes complexes qui optimisent l’utilisation des ressources disponibles.

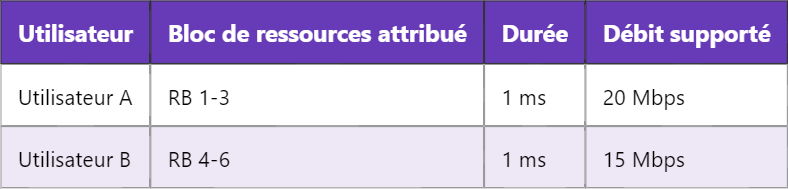

Exemple d’attribution des blocs de ressources
Signaux de contrôle dans la structure de trame
Les trames LTE comprennent également des signaux de contrôle essentiels tels que le canal de contrôle physique du lien descendant (PDCCH) et le canal de contrôle physique du lien montant (PUCCH). Ces canaux assurent une gestion efficace des ressources et une coordination entre les utilisateurs et la station de base.
Évolution vers la 5G
Bien que le LTE reste une technologie dominante, son architecture a inspiré de nombreux aspects de la 5G. Les concepts de blocs de ressources et de multiplexage continuent de jouer un rôle clé dans l’évolution des réseaux de nouvelle génération.
