Schémas de Modulation Utilisés en WiFi
Aujourd’hui, nous explorons les schémas de modulation utilisés dans la technologie WiFi. Ces schémas jouent un rôle crucial dans la transmission efficace des données sur des réseaux sans fil. Comprendre ces mécanismes est essentiel pour maîtriser les performances et les capacités des réseaux WiFi modernes.
Introduction aux Schémas de Modulation
La modulation est une technique fondamentale permettant d’adapter les signaux numériques à des supports analogiques pour la transmission. En WiFi, les schémas de modulation sont utilisés pour encoder les données sur des fréquences radio, en optimisant le débit et la robustesse face aux interférences.
Les Principaux Schémas de Modulation en WiFi
Les normes WiFi (802.11a/b/g/n/ac/ax) utilisent différents types de modulation selon la génération et les besoins spécifiques. Voici un aperçu des principaux schémas :
- BPSK (Binary Phase Shift Keying) : Une modulation simple où les données sont représentées par deux phases différentes. Utilisé principalement dans les premières couches PHY de 802.11.
- QPSK (Quadrature Phase Shift Keying) : Similaire à BPSK, mais avec quatre phases, ce qui permet de transporter deux bits par symbole.
- QAM (Quadrature Amplitude Modulation) : Combine la modulation d’amplitude et de phase. Les versions courantes incluent 16-QAM, 64-QAM, et 256-QAM, offrant des débits élevés en WiFi moderne.
- OFDM (Orthogonal Frequency Division Multiplexing) : Utilisé dans les normes 802.11a/g/n/ac, OFDM segmente le spectre en plusieurs sous-porteuses, chacune utilisant des schémas comme QAM ou QPSK.

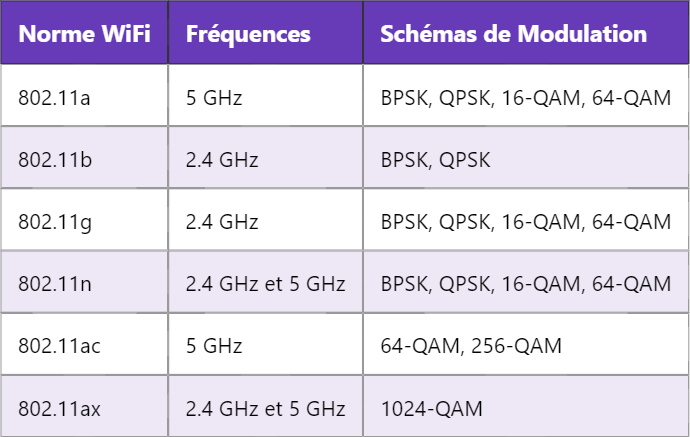

Évolution des Schémas de Modulation dans les Normes WiFi
La modulation utilisée dépend de la norme WiFi et de ses objectifs en termes de débit, portée, et résilience aux interférences :
Impact des Schémas de Modulation sur les Performances
- Débit de Données : Les schémas comme 256-QAM et 1024-QAM permettent des débits élevés, mais nécessitent un signal de haute qualité.
- Robustesse : Les modulations simples comme BPSK sont plus résistantes au bruit mais offrent des débits plus faibles.
- Portée : Une modulation plus complexe peut réduire la portée efficace en raison des exigences en SNR (Signal-to-Noise Ratio).
Exemple Pratique : WiFi 6 et le 1024-QAM
WiFi 6 (802.11ax) introduit le 1024-QAM, qui augmente de 25 % le débit par rapport au 256-QAM. Cela se traduit par des vitesses de téléchargement plus rapides, idéales pour des environnements à haute densité comme les stades ou les bureaux connectés.
Facteurs Affectant le Choix de la Modulation
Le schéma de modulation utilisé peut varier dynamiquement selon plusieurs paramètres :
- Qualité du Signal : Les signaux plus faibles nécessitent des schémas simples.
- Interférences : Dans les environnements bruyants, des schémas robustes comme BPSK sont préférés.
- Distance : Une plus grande distance entre le point d’accès et le client favorise des modulations moins complexes.
Conclusion
Les schémas de modulation en WiFi jouent un rôle central dans la performance des réseaux sans fil. En comprenant leur fonctionnement et leurs implications, on peut optimiser les configurations pour répondre à des besoins spécifiques. Pour approfondir vos connaissances, découvrez notre article sur les protocoles WiFi les plus avancés.
