Pourquoi LTE utilise OFDMA en descente et SC-FDMA en montée
Dans les réseaux LTE, le choix des techniques de modulation et multiplexage est crucial pour garantir une communication efficace et performante. Aujourd’hui, on va voir pourquoi LTE utilise OFDMA (Orthogonal Frequency Division Multiple Access) pour la liaison descendante et SC-FDMA (Single Carrier Frequency Division Multiple Access) pour la liaison montante, ainsi que les avantages techniques derrière ces choix.
Contexte général : les besoins spécifiques de la liaison descendante et montante
Les liaisons descendantes et montantes dans LTE répondent à des contraintes différentes. La liaison descendante relie la station de base (eNodeB) vers l’utilisateur (UE), tandis que la liaison montante va dans le sens inverse. Ces deux liens ont des caractéristiques physiques, des capacités énergétiques et des exigences différentes, ce qui influence fortement les techniques utilisées.
- Liaison descendante : La station de base a une puissance de transmission élevée, un contrôle précis et un équipement sophistiqué. Elle doit servir simultanément plusieurs utilisateurs avec des débits variables.
- Liaison montante : L’équipement utilisateur est limité en termes de puissance et de complexité. Il faut optimiser l’efficacité énergétique tout en assurant une transmission fiable et à haut débit.
OFDMA en liaison descendante : une solution adaptée
L’OFDMA est une évolution de la modulation OFDM, adaptée pour permettre l’accès multiple simultané sur différentes sous-porteuses orthogonales. Voici pourquoi cette technique est privilégiée en descente :
- Multiplexage efficace : OFDMA divise la bande passante en sous-porteuses orthogonales, assignées dynamiquement aux utilisateurs, ce qui permet une gestion flexible et optimale du spectre.
- Résistance aux interférences et au fading : La modulation OFDM est robuste face aux effets multi-trajets et au fading sélectif en fréquence, très présents en environnement mobile.
- Capacité élevée : OFDMA supporte un débit élevé grâce à la transmission parallèle sur plusieurs sous-porteuses.
- Gestion simplifiée du scheduling : Le eNodeB contrôle précisément la répartition des sous-porteuses, ce qui améliore l’efficacité spectrale.
De plus, la station de base étant puissante, elle peut gérer la complexité du signal OFDMA, qui présente un pic de puissance élevé (PAPR, Peak-to-Average Power Ratio), sans problème majeur.
SC-FDMA en liaison montante : une réponse aux contraintes des terminaux
Pour la liaison montante, les utilisateurs doivent transmettre avec une consommation d’énergie réduite. Le SC-FDMA est choisi car il combine les avantages d’OFDM avec un signal de type porteuse unique :
- Faible PAPR : SC-FDMA génère un signal avec un pic de puissance plus faible que l’OFDMA, ce qui réduit la distorsion et permet une amplification plus efficace et moins énergivore au niveau du terminal.
- Efficacité énergétique : La réduction du PAPR permet au terminal d’utiliser des amplificateurs de puissance plus simples et plus économes, prolongeant la durée de vie de la batterie.
- Robustesse contre le fading : SC-FDMA conserve la robustesse face au fading sélectif en fréquence grâce à l’utilisation de la transformation de Fourier dans le domaine fréquence.
- Compatibilité avec l’architecture LTE : SC-FDMA s’intègre dans la structure LTE, permettant un contrôle efficace du spectre et une allocation flexible des ressources.

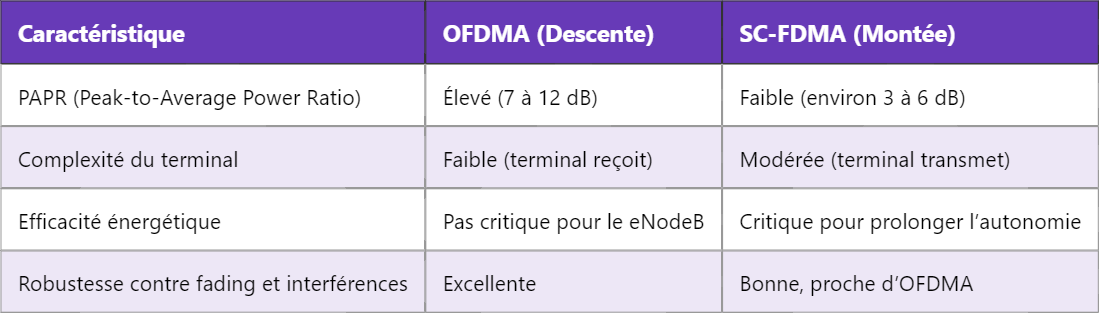

Détails techniques : comparaison PAPR et impact sur la conception
Le PAPR élevé d’OFDMA complique la conception des amplificateurs en émission, ce qui est acceptable pour une station de base, mais pas pour un terminal. Le SC-FDMA diminue ce problème en « lissant » le signal transmis.
Fonctionnement de SC-FDMA : le principe de la transformation
SC-FDMA est souvent décrit comme une transformation DFT-OFDM, où la donnée d’entrée est d’abord transformée par une DFT (Discrete Fourier Transform), puis modulée sur des sous-porteuses OFDM. Cette étape permet d’avoir un signal avec une seule porteuse effective, réduisant le PAPR tout en bénéficiant des avantages de l’OFDM :
- Transmission efficace sur canaux multi-trajets
- Utilisation flexible des ressources en fréquence
- Allocation multiple aux utilisateurs
Cette structure hybride fait de SC-FDMA une technique idéale pour l’interface montante LTE.
Aspects pratiques et déploiement LTE
En pratique, cette séparation OFDMA/SC-FDMA optimise les performances réseau :
- Le eNodeB transmet efficacement à plusieurs utilisateurs avec une haute capacité et une gestion flexible du spectre.
- Les terminaux émettent avec une consommation d’énergie maîtrisée, prolongeant la batterie.
- La coexistence des deux techniques dans LTE assure un équilibre entre complexité, performance et consommation.
Cette architecture est un des piliers qui permettent à LTE d’offrir des débits élevés, une faible latence et une bonne qualité de service dans des environnements variés.
Conclusion
Le choix d’OFDMA en liaison descendante et de SC-FDMA en liaison montante dans LTE répond à des contraintes techniques complémentaires : la puissance et la complexité du eNodeB favorisent OFDMA malgré son PAPR élevé, tandis que la nécessité d’économiser la batterie et de limiter la complexité chez l’utilisateur impose l’utilisation de SC-FDMA en montée. Cette complémentarité optimise la performance globale du système LTE et garantit une expérience utilisateur satisfaisante.
Si ce sujet vous intéresse, explorez comment le 5G NR adapte ces principes avec des technologies comme CP-OFDM et DFT-s-OFDM pour encore plus de flexibilité.
