La modulation en LTE : Fondements et Applications
Aujourd’hui, nous allons explorer en détail la modulation en LTE, un élément essentiel pour la transmission des données dans les réseaux de télécommunications modernes. Ce processus joue un rôle clé dans l’efficacité et la fiabilité des communications mobiles, notamment dans les technologies 4G LTE.
Qu’est-ce que la modulation en LTE ?
La modulation est le processus par lequel un signal de données numériques est transformé en un signal analogique pour être transmis sur un canal physique. Dans le contexte de la LTE (Long Term Evolution), elle permet de coder des informations dans les variations d’amplitude, de phase ou de fréquence d’un signal porteur. Ce processus est essentiel pour maximiser l’utilisation du spectre et garantir une transmission de données efficace.
Les types de modulation utilisés en LTE
LTE utilise plusieurs types de modulation en fonction des conditions du canal et des exigences de débit de données :
- BPSK (Binary Phase Shift Keying) : Utilisé principalement pour des transmissions très robustes mais à faible débit.
- QPSK (Quadrature Phase Shift Keying) : Offre un compromis entre robustesse et efficacité spectrale. Elle est couramment utilisée dans des environnements où les conditions de signal sont médiocres.
- 16-QAM (Quadrature Amplitude Modulation) : Fournit un débit de données plus élevé, adapté à des conditions de signal modérées.
- 64-QAM : Permet un débit très élevé, mais nécessite une qualité de signal optimale.
Fonctionnement et principe de la modulation
La modulation LTE repose sur la technologie OFDMA (Orthogonal Frequency Division Multiple Access) pour le lien descendant et SC-FDMA (Single Carrier Frequency Division Multiple Access) pour le lien montant. Ces technologies exploitent les techniques de modulation pour coder les données sur plusieurs sous-porteuses. Voici un aperçu du fonctionnement :
- Les données numériques sont converties en un flux binaire.
- Ce flux est divisé en sous-flux correspondant à différentes sous-porteuses.
- Chaque sous-flux est modulé en utilisant une technique spécifique (QPSK, 16-QAM, ou 64-QAM).
- Les signaux modulés sont combinés pour former un signal global qui sera transmis.

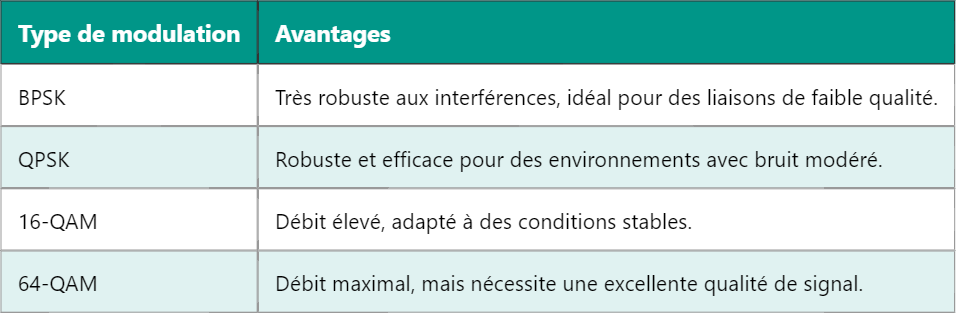

Avantages des différentes modulations en LTE
Chaque méthode de modulation en LTE présente des avantages spécifiques :
Impact des conditions du canal sur la modulation
Le choix de la modulation dépend fortement des conditions du canal de communication. Dans des environnements où le signal est faible ou perturbé par des interférences, des modulations robustes comme QPSK sont privilégiées. En revanche, dans des environnements où le signal est stable et puissant, des modulations plus complexes comme 64-QAM sont utilisées pour maximiser le débit.
Exemple pratique : modulation adaptative en LTE
L’un des aspects les plus puissants de LTE est sa capacité à adapter dynamiquement la modulation en fonction des conditions du canal. Par exemple :
- Dans une zone de couverture proche de l’antenne, où le signal est fort : 64-QAM sera utilisé pour atteindre des vitesses maximales.
- À la limite de la couverture réseau, où le signal est faible : QPSK sera sélectionné pour maintenir une connexion fiable.
Applications pratiques et perspectives
La modulation en LTE permet des applications variées allant du streaming vidéo HD aux communications critiques en temps réel. Elle joue également un rôle dans l’évolution vers les technologies 5G, où des schémas de modulation encore plus avancés sont introduits pour répondre à des exigences accrues en termes de débit et de latence.
Pour approfondir vos connaissances, découvrez également comment la gestion du spectre influe sur les performances des réseaux modernes.
