Interfaces de l’UMTS : Structure et Fonctionnalités

Interfaces de l’UMTS : Structure et Fonctionnalités

Aujourd’hui, nous allons explorer en détail les interfaces de l’UMTS (Universal Mobile Telecommunications System), un élément clé de l’architecture des réseaux 3G. Ces interfaces jouent un rôle crucial dans la communication entre les différents composants du réseau et assurent la fluidité des échanges de données. Comprendre leur fonctionnement est essentiel pour appréhender les mécanismes sous-jacents d’un réseau UMTS performant.

Qu’est-ce qu’une interface dans le contexte de l’UMTS ?

Une interface, dans le cadre des réseaux UMTS, désigne le point de contact et d’interaction entre deux entités du réseau. Elle permet d’assurer le transfert d’informations et de garantir l’interopérabilité entre les différents éléments du système, même s’ils sont fournis par des fabricants différents. Chaque interface est définie par des standards précis pour assurer une compatibilité universelle.

Les principales interfaces de l’UMTS

L’architecture UMTS se compose de plusieurs éléments interconnectés par des interfaces standardisées. Voici les principales :

Sélection PLMN en Mode IDLE pour LTE-UE

1. Iu Interface

   Cette interface relie le réseau radio (RAN) au réseau central (Core Network).

   • Iu-CS : Pour les services de circuit (voix).
   • Iu-PS : Pour les services de paquet (données).

   Elle est essentielle pour la gestion des appels et des sessions de données.

2. Uu Interface

   L’interface Uu connecte les terminaux mobiles (UE) aux stations de base (Node B). Elle est basée sur la technologie W-CDMA et gère les échanges radio.

3. Iub Interface

   Cette interface lie les Node B au RNC (Radio Network Controller). Elle gère les communications entre la couche radio et les éléments de contrôle du réseau.

4. Iur Interface

   L’interface Iur connecte les différents RNC. Elle permet une gestion efficace des handovers inter-RNC et assure une continuité des services pour l’utilisateur mobile.

5. Gn/Gp Interfaces

   Ces interfaces permettent l’interconnexion entre les SGSN et GGSN au sein du Core Network. Elles sont cruciales pour le routage des données vers des réseaux externes comme l’Internet.

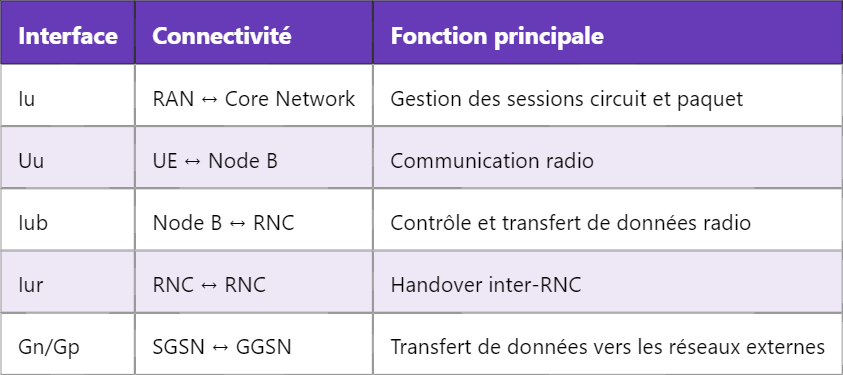

Caractéristiques et rôles spécifiques des interfaces

Les différents types de Beamforming en 5G

Exemple de flux d’information dans un réseau UMTS

Imaginons un utilisateur effectuant un appel vocal : le signal est capté par l’UE et transmis via l’interface Uu à un Node B, puis passe par l’Iub au RNC. À ce stade, le RNC le relaie via l’Iu-CS au MSC (Mobile Switching Center), où il est traité avant d’être acheminé au destinataire. Chaque interface garantit une transmission sans faille entre les composants concernés.

Calculateur de Coefficient de Réflexion à partir de VSWR

Enjeux et évolutions des interfaces UMTS

Avec l’évolution des réseaux vers le LTE et la 5G, certaines interfaces de l’UMTS ont été remplacées ou optimisées. Cependant, elles ont posé les bases d’une architecture modulaire et scalable qui continue d’influencer les technologies modernes. Le maintien de standards ouverts est crucial pour une interopérabilité durable entre les réseaux.

Pour aller plus loin, découvrez comment les interfaces LTE simplifient et accélèrent la communication dans les réseaux mobiles modernes.
