Différence entre QPSK et 4QAM : Concepts et Applications
Aujourd’hui, nous allons examiner en détail la différence entre deux techniques de modulation numérique : QPSK (Quadrature Phase Shift Keying) et 4QAM (4 Quadrature Amplitude Modulation). Ces méthodes sont fondamentales dans les communications modernes, notamment dans les réseaux sans fil et les systèmes de télécommunications.
Introduction à la modulation numérique
La modulation numérique est une technique utilisée pour transmettre des données numériques via des signaux analogiques. Parmi les différentes techniques disponibles, QPSK et 4QAM sont souvent comparées en raison de leurs similitudes apparentes. Pourtant, elles présentent des différences significatives dans leur fonctionnement, leurs avantages et leurs applications.
Qu’est-ce que le QPSK ?
Le QPSK, ou Quadrature Phase Shift Keying, est une méthode de modulation qui transmet les données en modulant la phase du signal porteur. Elle encode deux bits par symbole, ce qui permet de doubler la capacité de transmission par rapport au PSK classique.
- Nombre de phases : 4 (chaque phase représente une combinaison binaire unique de deux bits).
- Avantages :
- Bonne efficacité spectrale.
- Robuste aux interférences et au bruit.
- Inconvénients :
- Plus complexe à décoder que BPSK.
Qu’est-ce que le 4QAM ?
Le 4QAM, ou 4 Quadrature Amplitude Modulation, est une méthode qui combine la modulation de phase et la modulation d’amplitude pour transmettre les données. Comme QPSK, il encode également deux bits par symbole, mais utilise à la fois la phase et l’amplitude pour définir chaque symbole.
- Nombre de points sur la constellation : 4 (chaque point représente une combinaison binaire de deux bits).
- Avantages :
- Plus de flexibilité pour ajuster la puissance du signal.
- Inconvénients :
- Moins robuste aux interférences et au bruit par rapport à QPSK.

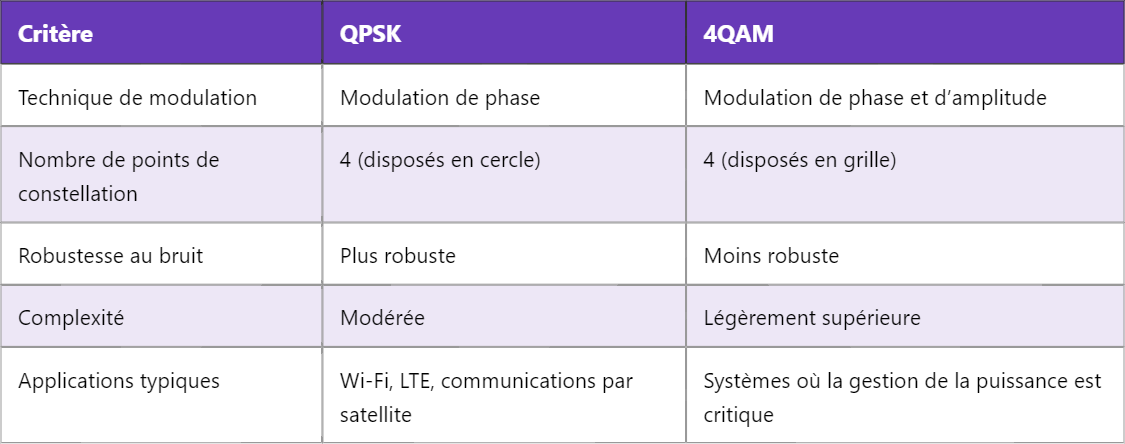

Comparaison entre QPSK et 4QAM
Exemple illustratif
Imaginons un système de communication où nous souhaitons transmettre les données suivantes : 00, 01, 10, 11. Dans un système QPSK, ces données seraient représentées par quatre phases distinctes : 0°, 90°, 180°, et 270°. Dans un système 4QAM, ces mêmes données seraient représentées par des points sur une grille avec des amplitudes et des phases combinées.
Applications pratiques
Le QPSK est largement utilisé dans les réseaux LTE et les systèmes de télévision par satellite en raison de sa robustesse au bruit. Le 4QAM, en revanche, est souvent utilisé dans des environnements où la gestion de la puissance est cruciale, comme dans les liaisons terrestres ou certains systèmes de télécommunications fixes.
Conclusion
Bien que QPSK et 4QAM semblent similaires, leurs différences résident dans leurs techniques de modulation, leur robustesse et leurs applications spécifiques. Le choix entre les deux dépend des exigences du système, telles que la robustesse au bruit et la flexibilité en termes de puissance.
Envie d’aller plus loin ? Découvrez notre article sur la modulation 16QAM pour explorer des techniques encore plus complexes et performantes.
