Différence entre le Plan Utilisateur (UP) et le Plan de Contrôle (CP) en 5G
Aujourd’hui, nous allons explorer en profondeur les concepts fondamentaux du Plan Utilisateur (UP, User Plane) et du Plan de Contrôle (CP, Control Plane) dans les réseaux 5G. Ces deux entités jouent un rôle clé dans l’architecture réseau en séparant les fonctions liées au transport des données et celles liées au contrôle et à la gestion du réseau.
Introduction aux Plans Utilisateur et de Contrôle
Dans une architecture réseau 5G, le Plan Utilisateur (UP) et le Plan de Contrôle (CP) sont des couches fonctionnelles distinctes. Le CP est responsable de la signalisation et de la gestion des connexions, tandis que l’UP gère le transport des données utilisateur. La séparation de ces deux plans offre une plus grande flexibilité, permet l’évolutivité et favorise l’adaptabilité du réseau.
Fonctions du Plan de Contrôle (CP)
Le Plan de Contrôle se concentre sur les tâches de signalisation et de gestion du réseau. Voici les principales fonctions du CP :
- Établissement, modification et suppression des connexions utilisateur.
- Authentification des utilisateurs et gestion des identités.
- Gestion de la mobilité, comme les handovers entre les cellules.
- Configuration des paramètres de qualité de service (QoS).
- Gestion des ressources radio et optimisation du réseau.
En termes simples, le CP agit comme le cerveau du réseau, coordonnant les interactions entre les différents éléments et assurant une connectivité stable et sécurisée.
Fonctions du Plan Utilisateur (UP)
Le Plan Utilisateur est responsable de la transmission des données entre les terminaux et les serveurs. Voici ses principales responsabilités :
- Transport des paquets de données utilisateur.
- Application des politiques QoS définies par le CP.
- Traitement des données, comme le chiffrement et la compression.
- Transmission des données à faible latence pour des applications critiques.
L’UP agit comme le canal par lequel les données utilisateur circulent, garantissant que les applications reçoivent les données de manière rapide et fiable.
Architecture en 5G : Séparation CP/UP
La 5G adopte une architecture basée sur la séparation fonctionnelle entre le CP et l’UP. Cela permet :
- Une mise à l’échelle indépendante : les ressources peuvent être allouées en fonction des besoins spécifiques du CP et de l’UP.
- Une flexibilité accrue : les fonctions CP et UP peuvent être déployées dans différentes zones géographiques.
- Une meilleure gestion des services : le CP peut gérer des tâches complexes tandis que l’UP reste optimisé pour des performances élevées.
Par exemple, dans un scénario de faible latence comme une chirurgie à distance, l’UP est optimisé pour offrir une transmission quasi instantanée des données, tandis que le CP assure la gestion et la sécurisation des connexions.

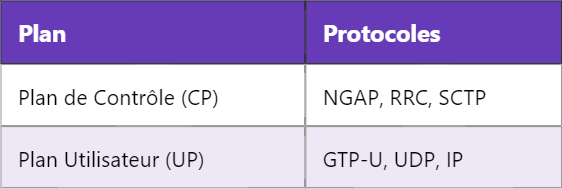

Protocoles Associés au CP et à l’UP
Ces protocoles assurent une communication efficace entre les différents composants du réseau, chacun étant conçu pour répondre aux besoins spécifiques du CP ou de l’UP.
Exemple d’Application : Vidéo en Streaming
Imaginons un utilisateur qui regarde une vidéo en streaming via un réseau 5G. Le CP établit initialement la connexion, authentifie l’utilisateur et configure les paramètres QoS pour garantir une expérience fluide. Une fois la connexion établie, l’UP gère la transmission des paquets vidéo, assurant une diffusion sans interruption.
Avantages de la Séparation CP/UP
La séparation CP/UP en 5G présente plusieurs avantages :
- Amélioration de la performance : L’UP peut être optimisé pour le débit et la latence, tandis que le CP reste concentré sur la gestion.
- Flexibilité du déploiement : Les fonctions CP peuvent être centralisées, tandis que l’UP peut être déployé à la périphérie du réseau.
- Évolutivité : Les opérateurs peuvent adapter indépendamment les capacités CP et UP pour répondre aux demandes changeantes.
Conclusion
Le Plan Utilisateur et le Plan de Contrôle sont des piliers fondamentaux de l’architecture réseau 5G. Leur séparation fonctionnelle améliore la flexibilité, les performances et l’évolutivité des réseaux modernes. Ce modèle permet aux opérateurs de répondre aux exigences variées des applications 5G, des jeux en ligne à la réalité virtuelle en passant par l’IoT industriel.
