Différence entre interfaces N1 et N2 en 5G
Aujourd’hui on va voir en détail la différence entre les interfaces N1 et N2 dans l’architecture 5G. Ces deux interfaces jouent un rôle crucial dans la communication entre le terminal utilisateur (UE) et le réseau 5G, mais elles ont des fonctions, protocoles et usages bien distincts. Comprendre ces différences est essentiel pour maîtriser le fonctionnement des réseaux 5G et leur gestion.
Introduction aux interfaces dans la 5G
Dans le système 5G, la séparation claire des plans de contrôle et de données est un principe fondamental. Les interfaces N1 et N2 illustrent cette séparation entre les couches et les fonctions réseau. Elles relient le User Equipment (UE) au réseau via le gNodeB (gNB) et le cœur réseau 5G (5GC).
Définition de l’interface N1
L’interface N1 est l’interface de signalisation entre le terminal utilisateur (UE) et la fonction AMF (Access and Mobility Management Function) du cœur réseau 5G. Elle transporte principalement les messages liés à la gestion de la mobilité, à la session et à la gestion de la connexion.
- Fonction principale : Gérer la signalisation NAS (Non-Access Stratum), c’est-à-dire les messages qui contrôlent la mobilité et la gestion des sessions.
- Protocole utilisé : NAS est le protocole principal sur N1. Il permet de gérer l’attachement du terminal, la gestion des identités, les mises à jour de la localisation, et les procédures d’authentification.
- Portée : Cette interface relie directement l’UE à l’AMF dans le cœur 5G, sans passer par la couche d’accès radio.
Définition de l’interface N2
L’interface N2 relie le gNodeB (gNB) à la fonction AMF dans le cœur réseau. Elle est responsable de la signalisation entre la couche d’accès radio et le cœur réseau, notamment pour la gestion des ressources radio et les procédures de contrôle liées à la mobilité.
- Fonction principale : Transporter la signalisation RRC (Radio Resource Control) et gérer l’établissement, la modification et la libération des connexions radio.
- Protocole utilisé : L’interface N2 utilise principalement le protocole NG-AP (Next Generation Application Protocol) pour la communication entre gNB et AMF.
- Portée : Elle couvre l’échange entre la couche d’accès radio et la fonction AMF du cœur 5G, impliquant la gestion de la mobilité, la sécurité radio et la configuration des ressources radio.

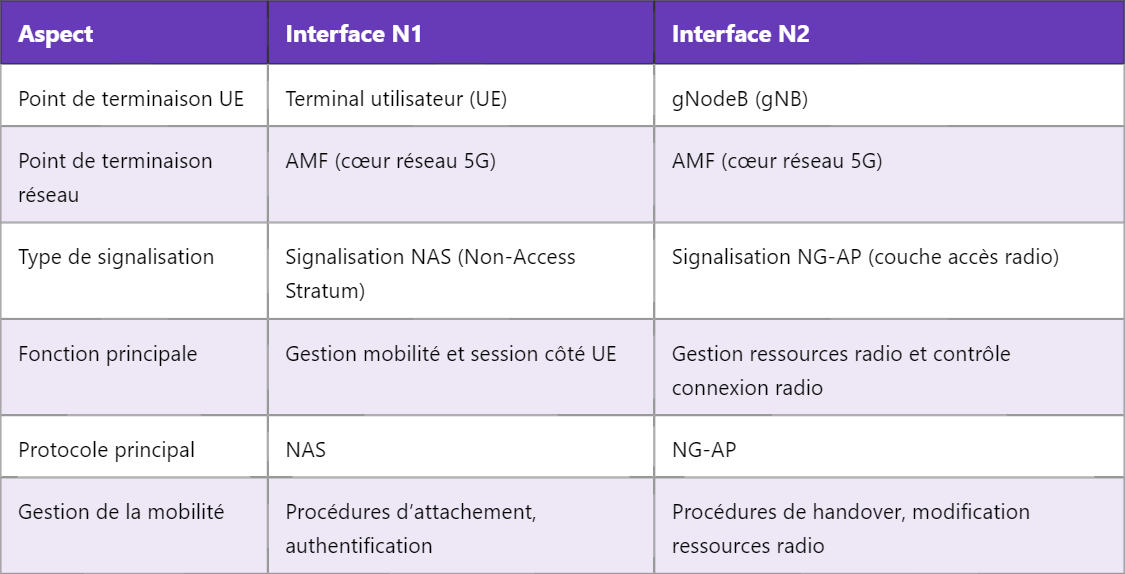

Différences clés entre N1 et N2
Rôle de N1 dans la gestion de la mobilité et des sessions
La gestion de la mobilité est une des fonctions centrales en 5G, assurée par la fonction AMF via l’interface N1. Cette interface transporte les messages NAS qui permettent à l’UE de s’enregistrer, s’authentifier, et gérer ses sessions IP. Par exemple :
- Attachement initial de l’UE au réseau.
- Authentification sécurisée de l’UE.
- Établissement, modification et libération des sessions PDU (Packet Data Unit).
- Mise à jour de la localisation ou changement de réseau.
Les messages NAS sont encapsulés directement entre l’UE et l’AMF, ce qui signifie que la couche d’accès radio ne traite pas directement ce contenu, garantissant une séparation claire entre accès et contrôle.
Rôle de N2 dans la gestion des ressources radio
L’interface N2 est indispensable à la gestion des connexions radio. Elle transporte la signalisation NG-AP qui permet au gNB et à l’AMF de coordonner l’allocation et la modification des ressources radio, et la mobilité radio :
- Établissement d’une connexion RRC (Radio Resource Control) entre UE et gNB.
- Gestion des procédures de handover entre gNBs.
- Modification dynamique des ressources radio en fonction des conditions réseau.
- Gestion des sécurités radio et chiffrement.
En résumé, N2 assure le contrôle de la couche d’accès radio tandis que N1 s’occupe des fonctions de gestion et de mobilité plus générales au niveau du cœur réseau.
Exemple concret d’interaction N1 et N2
Lorsqu’un terminal démarre une session 5G, voici comment N1 et N2 interviennent :
- L’UE envoie une demande d’attachement via la signalisation NAS sur N1 à l’AMF.
- Simultanément, le gNB communique avec l’AMF via N2 pour établir les ressources radio nécessaires à l’UE.
- Une fois la connexion radio établie (N2), les échanges NAS (N1) peuvent se poursuivre pour authentifier l’UE et activer les sessions PDU.
- En cas de mobilité, le gNB utilise N2 pour gérer le handover, tandis que l’AMF utilise N1 pour mettre à jour la localisation de l’UE.
Fonctions complémentaires mais distinctes
N1 et N2 travaillent ensemble pour garantir une communication fluide entre UE et réseau 5G, mais leurs responsabilités sont bien distinctes. N1 est orientée vers le contrôle de la session et de la mobilité, tandis que N2 pilote le contrôle radio et les ressources physiques. Cette séparation facilite la modularité et l’évolutivité du réseau 5G.
Par ailleurs, cette distinction permet une meilleure gestion des différents protocoles, sécurité et QoS (Quality of Service) entre les couches accès et cœur réseau.
Enjeux et évolutions possibles
Avec l’évolution de la 5G, la complexité du réseau augmente, notamment avec des architectures décentralisées (Open RAN, virtualisation). La compréhension précise des interfaces N1 et N2 devient encore plus importante pour gérer les flux de signalisation, optimiser la latence et garantir la qualité de service.
Le découpage des fonctions via N1 et N2 contribue aussi à l’introduction de nouvelles fonctionnalités comme le slicing réseau, qui nécessite un contrôle fin à la fois au niveau session et radio.
Enfin, la sécurisation de ces interfaces reste un enjeu majeur, avec des mécanismes avancés pour protéger la signalisation contre les attaques ou interférences.
En synthèse, maîtriser les interfaces N1 et N2, c’est comprendre comment la 5G organise la communication entre le terminal et le réseau en séparant clairement gestion de session et contrôle radio.
Pour aller plus loin, découvrez comment fonctionne l’interface N3 et son rôle dans la gestion du plan utilisateur en 5G.
