Différence entre 16QAM et QPSK : modulation en télécommunications
Dans cet article, nous allons explorer les différences fondamentales entre deux techniques de modulation largement utilisées dans les télécommunications : le 16QAM (Quadrature Amplitude Modulation) et le QPSK (Quadrature Phase Shift Keying). Ces deux méthodes jouent un rôle essentiel dans le transfert efficace des données, en particulier dans les systèmes numériques modernes tels que LTE et 5G.
Qu’est-ce que le QPSK ?
Le QPSK (Quadrature Phase Shift Keying) est une méthode de modulation numérique qui encode les données en modifiant la phase d’une onde porteuse. Elle utilise quatre états de phase distincts pour représenter deux bits par symbole, ce qui double l’efficacité spectrale par rapport au BPSK (Binary Phase Shift Keying).
- Avantages : robustesse contre le bruit et les interférences.
- Inconvénients : capacité de transmission limitée à deux bits par symbole.
Par exemple, dans un système QPSK, les états de phase typiques peuvent être 0°, 90°, 180° et 270°. Ces états correspondent respectivement aux combinaisons de bits 00, 01, 10 et 11.
Qu’est-ce que le 16QAM ?
Le 16QAM (16 Quadrature Amplitude Modulation) combine la modulation de phase et la modulation d’amplitude pour transmettre davantage de données par unité de temps. Contrairement au QPSK, le 16QAM utilise 16 états différents, chacun représentant 4 bits de données (2 bits pour la phase et 2 bits pour l’amplitude).
- Avantages : capacité de transmission beaucoup plus élevée.
- Inconvénients : plus sensible au bruit et nécessite une qualité de signal plus élevée.
Un exemple courant de constellation 16QAM montre 16 points distincts répartis sur un diagramme complexe, chacun correspondant à une combinaison unique de quatre bits (0000 à 1111).
Comparaison entre QPSK et 16QAM

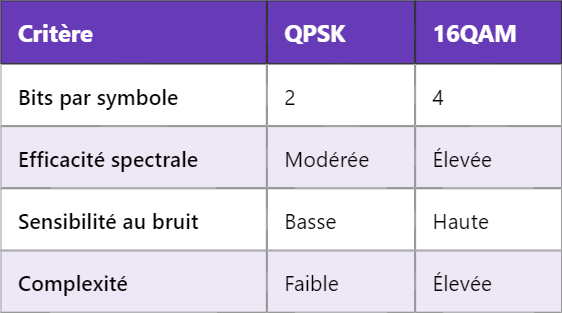

Le tableau ci-dessous résume les principales différences entre le QPSK et le 16QAM :
Quand utiliser QPSK ou 16QAM ?
Le choix entre QPSK et 16QAM dépend des exigences du système et des conditions du canal :
- QPSK : Idéal pour les environnements à faible rapport signal-bruit (SNR) ou pour des systèmes nécessitant une robustesse accrue.
- 16QAM : Préféré dans les environnements avec un SNR élevé, où une capacité accrue est prioritaire.
Applications pratiques
- QPSK : utilisé dans des systèmes comme le DVB-S, le Wi-Fi et les réseaux satellitaires.
- 16QAM : couramment employé dans les réseaux LTE, 5G et certains systèmes de télévision numérique.
Dans un système LTE typique, la modulation adaptative permet de passer dynamiquement du QPSK au 16QAM (ou même au 64QAM) en fonction des conditions du canal.
Exemple d’utilisation
Supposons qu’une station de base 5G transmette des données à un utilisateur. Si l’utilisateur se trouve proche de la station, le SNR est élevé, et la station utilisera probablement le 16QAM pour maximiser la capacité. En revanche, si l’utilisateur est éloigné, le SNR diminue, et le système passe au QPSK pour garantir la fiabilité.
Conclusion
Le choix entre le QPSK et le 16QAM repose sur un compromis entre efficacité spectrale et robustesse. Comprendre ces différences est essentiel pour optimiser les performances des systèmes de télécommunications modernes.
Pour en savoir plus sur des concepts connexes comme le 64QAM ou la modulation adaptative, restez à l’écoute de notre blog !
