Comprendre MPDU et MSDU en WiFi
Dans le domaine des réseaux sans fil WiFi, deux concepts fondamentaux sont le MPDU (MAC Protocol Data Unit) et le MSDU (MAC Service Data Unit). Aujourd’hui, nous allons explorer ces notions essentielles pour comprendre leur rôle dans la transmission de données.

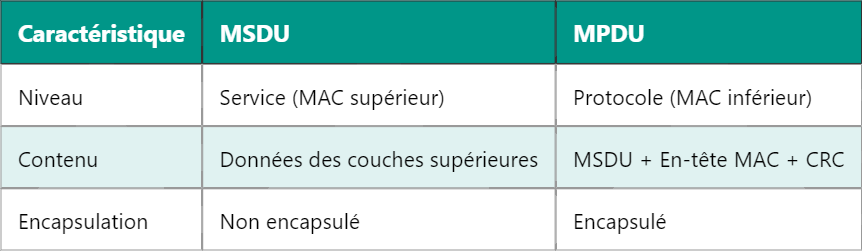

Définition de MPDU et MSDU
- MSDU : Le MSDU est une unité de données formée au niveau de la couche de convergence logique du WiFi. Elle contient les données provenant des couches supérieures, notamment des applications réseau.
- MPDU : Le MPDU est une unité de données manipulée par la sous-couche MAC. Il inclut un MSDU encapsulé avec des informations supplémentaires nécessaires pour son transport, comme l’en-tête et le CRC (Cyclic Redundancy Check).
Relation entre MPDU et MSDU
Le MSDU est traité par la couche MAC pour produire un MPDU. Lors de ce processus, l’en-tête MAC est ajouté au MSDU pour former un MPDU complet. Ce dernier est ensuite transmis à la couche physique (PHY) pour être envoyé sur le réseau.
Encapsulation et segmentation des données
Pour assurer une transmission efficace, un MSDU peut être fragmenté en plusieurs MPDU si sa taille dépasse la capacité maximale définie par le standard WiFi. Ce processus est particulièrement crucial dans des environnements où la bande passante est limitée ou où les erreurs de transmission sont fréquentes.
Exemple d’utilisation
Imaginons qu’une application envoie une unité de données de 2 048 octets, mais que la capacité maximale d’un MPDU soit de 1 024 octets. Dans ce cas :
- Le MSDU est fragmenté en deux parties de 1 024 octets.
- Chaque fragment est encapsulé dans un MPDU séparé avec son propre en-tête MAC et CRC.
- Les MPDU sont transmis individuellement et réassemblés au niveau du récepteur.
Avantages et limitations
- Avantages :
- L’encapsulation facilite la gestion des erreurs grâce au CRC ajouté à chaque MPDU.
- La fragmentation permet de s’adapter aux conditions variées du réseau.
- Limitations :
- Une encapsulation excessive peut augmenter la surcharge, réduisant ainsi l’efficacité globale.
- La fragmentation peut introduire des délais supplémentaires en raison du traitement accru.
Conclusion
En résumé, le MSDU et le MPDU sont deux éléments clés du fonctionnement de la couche MAC dans les réseaux WiFi. Tandis que le MSDU représente les données brutes provenant des couches supérieures, le MPDU constitue l’unité de transmission finale prête pour la couche physique. Cette structure en couches garantit une transmission fiable et efficace.
Pour aller plus loin, découvrez comment les mécanismes de correction d’erreurs en WiFi renforcent la robustesse des transmissions de données.
