Comprendre le VSWR (Voltage Standing Wave Ratio) et l’inclinaison d’antenne
Aujourd’hui, on va voir en détail ce qu’est le VSWR, son importance dans les systèmes de télécommunications, et comment ajuster correctement l’inclinaison d’une antenne pour optimiser la performance du réseau. Ces deux notions sont essentielles pour garantir une qualité de signal optimale et une couverture efficace.
Qu’est-ce que le VSWR ?
Le VSWR, ou Voltage Standing Wave Ratio, est un indicateur clé dans les systèmes de transmission radiofréquence (RF). Il mesure le rapport entre la tension maximale et la tension minimale des ondes stationnaires sur une ligne de transmission. Cette ligne relie généralement un émetteur à une antenne. Un VSWR faible indique une bonne adaptation entre l’antenne et la ligne, tandis qu’un VSWR élevé signale une mauvaise adaptation, entraînant des pertes de signal et un risque de détérioration des équipements.
Principes physiques du VSWR
Lorsque l’énergie RF est transmise vers une antenne, une partie peut être réfléchie si l’impédance de l’antenne ne correspond pas à celle de la ligne de transmission. Ces ondes réfléchies se superposent aux ondes incidentes, créant ainsi des ondes stationnaires. Le VSWR quantifie l’ampleur de ces ondes stationnaires. Mathématiquement :

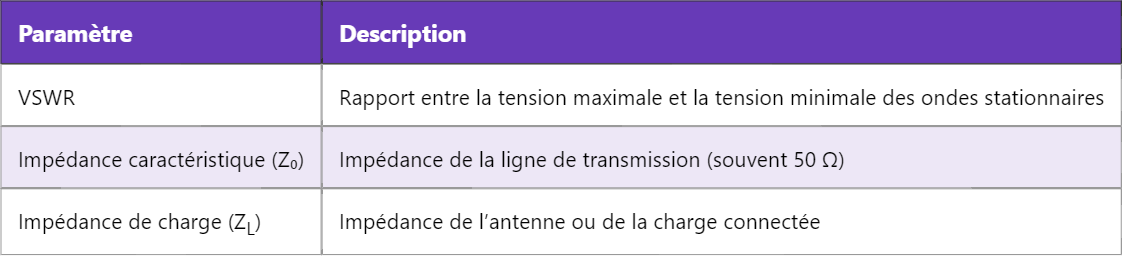

Le VSWR est donné par la formule :
VSWR = (1 + |Γ|) / (1 – |Γ|)
avec Γ (coefficient de réflexion) défini par :
Γ = (ZL – Z₀) / (ZL + Z₀)
Un VSWR égal à 1 signifie une parfaite adaptation (aucune onde réfléchie), tandis qu’un VSWR élevé (typiquement au-delà de 2) indique un mauvais couplage, susceptible d’engendrer des pertes importantes.
Impact du VSWR sur les systèmes de télécommunications
- Perte de puissance : Une partie du signal est renvoyée vers l’émetteur, diminuant la puissance réellement rayonnée par l’antenne.
- Détérioration des équipements : Un VSWR élevé peut provoquer une surtension sur l’émetteur, risquant de l’endommager ou de réduire sa durée de vie.
- Baisse de la qualité du signal : Le signal reçu peut être dégradé, ce qui impacte la qualité des communications.
- Effets sur la couverture : Une mauvaise adaptation peut entraîner une zone de couverture plus faible et des interférences plus fréquentes.
Comment mesurer le VSWR ?
La mesure du VSWR s’effectue avec un analyseur de réseau ou un réflectomètre. Ces appareils envoient un signal vers l’antenne et mesurent les ondes réfléchies, permettant ainsi de calculer le coefficient de réflexion et le VSWR. Dans les environnements industriels, certains systèmes fournissent un monitoring continu du VSWR pour prévenir toute anomalie.
L’inclinaison de l’antenne : principes et objectifs
L’inclinaison de l’antenne, aussi appelée « tilt », désigne l’angle d’orientation verticale de l’antenne. Elle peut être mécanique (physiquement inclinée) ou électrique (ajustement par variation de phase dans les antennes à faisceau électronique). Le tilt est un paramètre crucial pour optimiser la couverture réseau et limiter les interférences.
Pourquoi incliner une antenne ?
- Optimisation de la couverture : En ajustant le tilt, on contrôle la zone de couverture pour concentrer le signal là où la demande est la plus forte.
- Réduction des interférences : L’inclinaison permet de limiter la portée excessive du signal, évitant les interférences avec d’autres cellules proches.
- Amélioration de la qualité du signal : Un bon tilt optimise la réception pour les utilisateurs en réduisant les zones d’ombre.
Méthodes d’inclinaison
- Inclinaison mécanique : L’antenne est physiquement orientée vers le bas ou vers le haut en modifiant son angle d’installation. Cette méthode est simple mais moins flexible.
- Inclinaison électrique : Utilisée sur les antennes à faisceaux électroniques, cette technique ajuste électroniquement le lobe principal du signal, permettant des réglages dynamiques et plus précis.
Comment déterminer l’angle d’inclinaison optimal ?
Le choix du tilt dépend de plusieurs facteurs :
- La hauteur de l’antenne par rapport au sol.
- La topographie locale (collines, bâtiments).
- La densité et la distribution des utilisateurs.
- La fréquence utilisée et le type d’antenne.
Par exemple, une antenne installée sur un pylône très haut nécessite souvent un tilt plus prononcé vers le bas pour éviter de couvrir inutilement des zones très éloignées et réduire les interférences. En milieu urbain dense, un tilt ajusté finement améliore la réception en ciblant précisément les zones habitées.
Impact du tilt sur le VSWR
Un changement de tilt peut influencer le VSWR car l’orientation modifie la manière dont l’antenne rayonne et interagit avec son environnement. Parfois, une inclinaison incorrecte peut dégrader l’adaptation d’impédance, augmentant le VSWR. Il est donc essentiel d’effectuer des mesures de VSWR après tout ajustement de tilt pour s’assurer de la qualité du couplage.
Pratiques recommandées pour l’inclinaison et la gestion du VSWR
- Effectuer un réglage progressif du tilt, en mesurant le VSWR et la couverture à chaque étape.
- Utiliser des équipements de mesure précis pour vérifier l’impédance et le coefficient de réflexion.
- Prendre en compte les conditions environnementales et l’évolution du réseau lors des réglages.
- En cas de VSWR trop élevé, vérifier la qualité des connecteurs, câbles, et l’état général de l’antenne avant d’ajuster le tilt.
Exemple d’ajustement pratique
Sur un site urbain, une antenne à 30 mètres de hauteur présentait un VSWR légèrement supérieur à 2 après installation, avec une couverture insuffisante en zone basse. En inclinant mécaniquement l’antenne de 3° vers le bas, on a observé une amélioration du VSWR à 1,5 et une meilleure couverture au sol, réduisant aussi les interférences sur la cellule voisine.
Cette approche montre l’importance d’une coordination entre le réglage physique (tilt) et la surveillance des paramètres électriques (VSWR) pour optimiser la performance du réseau.
En maîtrisant le VSWR et l’inclinaison d’antenne, on garantit non seulement la protection des équipements, mais aussi une meilleure expérience utilisateur grâce à une couverture précise et un signal stable.
Pour approfondir ce sujet, découvrez comment les techniques de beamforming améliorent encore la gestion des signaux dans les réseaux modernes.
