Comprendre le signal de référence DMRS en 5G
Aujourd’hui, nous allons explorer en profondeur le concept du signal de référence DMRS (Demodulation Reference Signal) dans le contexte des réseaux 5G. Ce signal joue un rôle crucial dans la communication entre les équipements utilisateurs (UE) et les stations de base (gNB). Comprendre son fonctionnement, son rôle et ses spécificités est essentiel pour appréhender les performances et les mécanismes des réseaux modernes.
Qu’est-ce que le signal DMRS ?
Le DMRS (Demodulation Reference Signal) est un type de signal de référence utilisé principalement pour la démodulation des données transmises dans les réseaux 5G. Il s’agit d’un signal connu, inséré dans les ressources radio et utilisé par le récepteur pour estimer le canal et corriger les distorsions dues à la propagation radio. Le DMRS est intégré dans le système OFDM (Orthogonal Frequency Division Multiplexing), qui constitue la base de la transmission en 5G.
Rôle principal du DMRS
- Estimation du canal : Le DMRS permet d’évaluer l’état du canal de transmission entre l’émetteur et le récepteur.
- Correction des distorsions : Il aide à compenser les effets d’atténuation, de retard et de bruit sur le signal.
- Amélioration des performances : Grâce à une estimation précise, le DMRS garantit une meilleure efficacité de la démodulation et une réduction des erreurs de transmission.

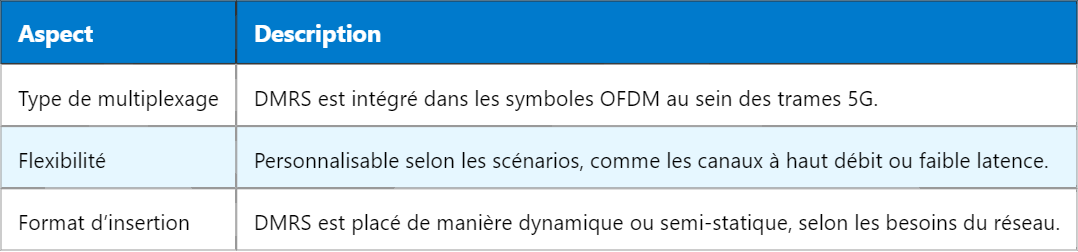

Caractéristiques techniques du DMRS
DMRS en comparaison avec d’autres signaux de référence
Dans les réseaux 5G, plusieurs signaux de référence coexistent, chacun ayant un rôle spécifique :
- SSB (Synchronization Signal Block) : Utilisé pour la synchronisation initiale des équipements utilisateurs.
- CSI-RS (Channel State Information Reference Signal) : Destiné à l’acquisition d’informations sur l’état du canal.
- DMRS : Focalisé sur l’estimation du canal pour la démodulation des données.
Contrairement au CSI-RS, qui est principalement utilisé pour l’optimisation du lien radio, le DMRS se concentre exclusivement sur la transmission de données fiables et précises.
Fonctionnement détaillé du DMRS
- Génération : Le DMRS est généré à l’émetteur à l’aide de séquences pseudo-aléatoires, ce qui le rend prévisible pour le récepteur.
- Insertion : Il est inséré dans certains symboles OFDM selon un schéma prédéfini.
- Estimation : Le récepteur utilise le DMRS pour calculer les paramètres du canal, tels que le gain et la phase.
- Correction : Ces informations permettent de corriger les données reçues avant démodulation.
Applications spécifiques du DMRS en 5G
- MIMO (Multiple Input Multiple Output) : DMRS est indispensable pour les configurations MIMO, où plusieurs flux de données sont transmis simultanément.
- NR-U (New Radio-Unlicensed) : Dans les bandes non licenciées, DMRS aide à maintenir la qualité des transmissions en présence d’interférences.
- Faible latence : L’estimation rapide grâce au DMRS permet de minimiser les délais dans des applications critiques comme les véhicules autonomes.
Exemple pratique : insertion de DMRS dans une trame OFDM
Imaginons une trame OFDM composée de 14 symboles. Le DMRS est inséré dans certains de ces symboles, selon un schéma déterminé par les spécifications 3GPP. Par exemple, pour une transmission PDSCH (Physical Downlink Shared Channel), les DMRS peuvent être insérés dans les symboles 3 et 10 pour une estimation optimale.
Défis associés au DMRS
Malgré ses avantages, le DMRS présente certains défis :
- Complexité accrue : L’insertion et la gestion dynamique du DMRS augmentent la complexité du système.
- Interférences : En cas de réseau dense, les signaux DMRS provenant de différentes cellules peuvent interférer entre eux.
- Optimisation : Une planification soigneuse est nécessaire pour adapter le DMRS aux divers scénarios d’utilisation.
Conclusion
Le DMRS constitue un élément fondamental de la 5G, assurant une transmission fiable et performante des données. Grâce à ses capacités d’estimation de canal et de correction des erreurs, il améliore considérablement la qualité du lien radio. Pour mieux comprendre le rôle du DMRS, il est intéressant d’explorer les signaux comme le CSI-RS, qui complètent ses fonctions dans la 5G.
