Comprendre le RAB (Radio Access Bearer) en LTE
Aujourd’hui, on va voir en détail ce qu’est le RAB en LTE, son rôle fondamental dans la gestion des connexions radio, ainsi que son fonctionnement et ses interactions dans le réseau mobile. Le RAB est un élément clé pour assurer la qualité et la continuité des services utilisateurs sur le réseau 4G.
Définition du RAB
Le RAB (Radio Access Bearer) désigne l’ensemble des ressources radio allouées entre l’équipement utilisateur (UE) et le réseau pour transporter un flux de données spécifique. Il s’agit d’une entité logique qui garantit le transport des données avec les caractéristiques QoS (Quality of Service) définies selon le type de service demandé (voix, vidéo, données, etc.).
Le RAB fait partie de la couche radio dans l’architecture LTE et est établi entre le terminal et la station de base (eNodeB). Il sert à isoler et différencier les flux de données pour permettre une gestion fine des ressources radio et des priorités.
Fonctions principales du RAB
- Gestion des ressources radio : Allocation dynamique de ressources pour répondre aux besoins spécifiques de chaque flux.
- Qualité de service : Application des paramètres QoS définis pour chaque RAB, notamment le débit, la latence, et la priorité.
- Séparation des flux : Permettre le transport simultané de plusieurs services distincts avec des exigences différentes.
- Maintien de la connexion : Assurer la continuité du service même lors des handovers entre cellules.
Types de RAB en LTE
En LTE, le concept traditionnel de RAB, tel qu’utilisé en 3G, est légèrement adapté mais garde la même logique. On distingue généralement :
- RAB de données utilisateur : Transporte les données IP (voix VoIP, vidéo, navigation Internet).
- RAB de signalisation : Gère le trafic de signalisation nécessaire au contrôle des sessions.
Ces RAB correspondent à des EPS Bearers (Evolved Packet System Bearers) dans l’architecture LTE. Chaque bearer est défini par un ensemble de paramètres QoS précis, notamment :
- QCI (QoS Class Identifier) : Classe de QoS attribuée au bearer.
- Allocation et priorisation des ressources.
- Gestion du retard et du taux d’erreur.
Établissement et gestion du RAB
L’établissement d’un RAB commence généralement lors de la création d’une session de communication ou lors de la modification des conditions de service. Le processus implique plusieurs entités du réseau LTE :
- UE (User Equipment) : Demande l’ouverture ou la modification d’un bearer selon le service.
- eNodeB : Alloue les ressources radio nécessaires, applique les paramètres QoS.
- MME (Mobility Management Entity) : Coordonne l’établissement des bearers au niveau du réseau cœur.
- SGW/PGW (Serving et Packet Gateway) : Gèrent la transmission des données vers l’internet ou d’autres réseaux.
La signalisation pour établir le RAB est transmise via les protocoles NAS (Non Access Stratum) et RRC (Radio Resource Control). Une fois le RAB actif, les données utilisateur circulent sur ce bearer selon les règles définies.

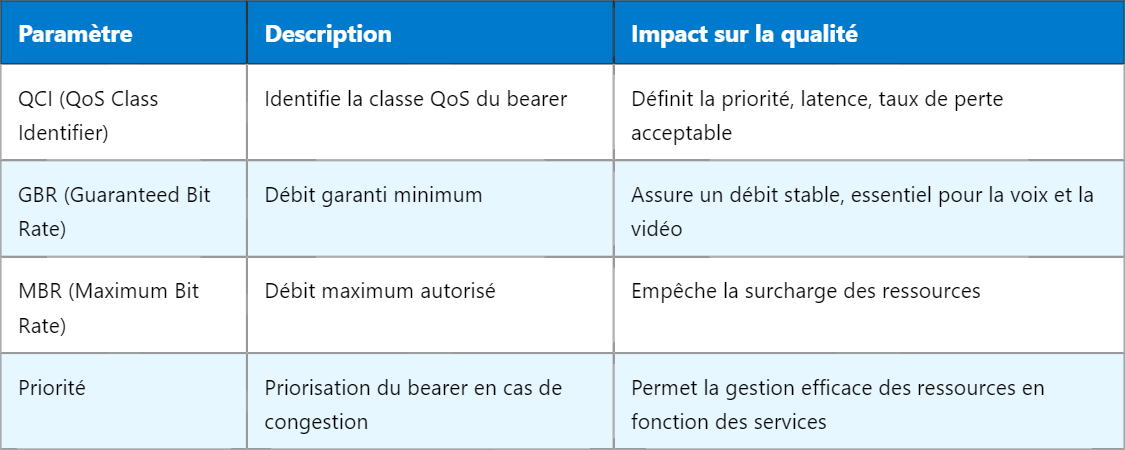

Paramètres clés du RAB et leur impact
Interaction avec les autres éléments du réseau
Le RAB en LTE est un élément central qui interagit avec différentes couches du réseau. Par exemple :
- Avec le PDN Gateway (PGW) : Le RAB correspond à un bearer PDN, garantissant l’accès à un réseau de données.
- Avec le MME : L’établissement ou la modification du RAB est coordonné pour s’adapter à la mobilité de l’utilisateur.
- Avec la couche physique et MAC : Le RAB traduit les besoins QoS en allocations concrètes de ressources radio.
Lors des handovers, le RAB doit être maintenu ou réétabli rapidement pour ne pas perturber l’expérience utilisateur, ce qui nécessite une coordination précise entre les eNodeBs.
Exemple concret : gestion d’un RAB pour la voix sur LTE (VoLTE)
Pour un appel VoLTE, un RAB spécifique avec une QoS élevée et un débit garanti est établi. Le QCI typique pour la voix est 1, avec un débit garanti faible mais une latence très basse, ce qui permet une qualité vocale fluide sans coupures.
Lorsque l’utilisateur lance un appel, le réseau réserve ce RAB particulier en mobilisant les ressources nécessaires. En cas de mobilité, le RAB est transféré vers la nouvelle cellule sans interruption perceptible.
Conclusion
Le RAB en LTE est essentiel pour offrir une expérience utilisateur adaptée et garantir que chaque service bénéficie des ressources et de la qualité nécessaires. Sa gestion fine permet d’équilibrer les besoins multiples du réseau tout en assurant la continuité et la performance des communications.
Pour aller plus loin, il est intéressant d’explorer le rôle des EPS Bearers et leur classification QoS dans l’architecture LTE.
