Comprendre le PRN en télécommunications
Aujourd’hui, on va voir ce qu’est le PRN dans le domaine des télécoms, un concept souvent utilisé mais mal compris, notamment dans les systèmes de positionnement et de synchronisation. Le terme PRN est essentiel dans plusieurs technologies, notamment dans les réseaux satellitaires, la 3G, la 4G, et les systèmes GNSS (Global Navigation Satellite System). Cet article détaillera sa définition, ses usages, ses implications techniques, ainsi que des exemples concrets pour mieux comprendre son rôle.
Définition du PRN
Le sigle PRN signifie « Pseudo-Random Noise » (bruit pseudo-aléatoire). C’est une séquence binaire générée par un algorithme déterministe qui ressemble à un bruit aléatoire, mais qui peut être reproduite de manière exacte et synchronisée entre émetteur et récepteur.
Dans les télécoms, cette séquence est utilisée pour coder les signaux, permettant notamment de différencier plusieurs sources d’émission sur la même fréquence, de synchroniser les communications, ou de garantir la sécurité et l’intégrité des données transmises.
Le PRN dans les systèmes GNSS
Un des usages majeurs du PRN se trouve dans les systèmes de navigation par satellite, comme le GPS, Galileo, GLONASS ou BeiDou. Chaque satellite émet un signal codé par une séquence PRN unique. Cette séquence permet au récepteur GPS d’identifier chaque satellite individuellement, même s’ils transmettent sur la même fréquence.
- Identification : Chaque satellite possède un code PRN distinct, ce qui permet au récepteur de différencier les signaux reçus.
- Synchronisation : La séquence PRN est connue du récepteur, qui peut ainsi aligner sa propre génération de code sur celle du satellite, ce qui facilite la mesure de distance (temps de propagation) et le calcul de position.
- Robustesse au bruit : Le caractère pseudo-aléatoire rend le signal résistant aux interférences et au brouillage, améliorant la fiabilité de la navigation.
Les séquences PRN utilisées dans GNSS sont souvent des codes dits C/A (Coarse/Acquisition) ou P(Y) code, complexes à générer et très longs, assurant une faible corrélation entre les codes différents pour éviter la confusion.
PRN dans les réseaux télécoms sans fil
Dans les réseaux mobiles, notamment en 3G (UMTS) et 4G (LTE), le PRN joue un rôle fondamental dans l’accès multiple par répartition dans le code (CDMA). Ici, la séquence PRN est utilisée pour :
- Identifier les cellules : Chaque cellule ou secteur attribue un code PRN spécifique aux signaux de référence, permettant aux terminaux mobiles de reconnaître et de se synchroniser avec la cellule.
- Multiplexage des utilisateurs : Plusieurs utilisateurs peuvent transmettre simultanément sur la même bande de fréquence, grâce à des codes PRN différents qui séparent leurs données.
- Mesure de la qualité du signal : Le terminal mesure la corrélation entre le PRN reçu et son propre code local pour estimer la puissance et la qualité du lien.
Dans LTE, les séquences PRN interviennent dans le génération des signaux de référence comme le PSS (Primary Synchronization Signal) et le SSS (Secondary Synchronization Signal), qui sont cruciaux pour l’initiation de la connexion et la synchronisation.
Caractéristiques techniques des séquences PRN
Les séquences PRN sont conçues pour avoir plusieurs propriétés techniques spécifiques :
- Longueur et période : Elles sont généralement très longues pour assurer une faible répétition et éviter les ambiguïtés.
- Faible corrélation croisée : Deux séquences PRN différentes ont une corrélation minimale, ce qui permet de séparer les signaux qui utilisent ces codes.
- Corrélation auto-corrélée : Chaque séquence a une forte corrélation avec elle-même pour faciliter la synchronisation précise.
- Reproductibilité : Étant générées par un algorithme déterministe, les séquences PRN sont identiques et prévisibles par l’émetteur et le récepteur.
Ces propriétés sont essentielles pour garantir la fiabilité et la précision dans les transmissions, que ce soit pour la localisation satellitaire ou les communications radio mobiles.
Comment fonctionne la génération d’une séquence PRN ?
La génération de PRN utilise généralement des registres à décalage à rétroaction linéaire (LFSR – Linear Feedback Shift Registers). Ces registres produisent une séquence binaire qui semble aléatoire mais qui est en réalité déterminée par l’état initial du registre.
- Un polynôme caractéristique est choisi pour définir la rétroaction du registre.
- Le registre génère une séquence binaire basée sur des opérations logiques successives (XOR).
- La longueur de la séquence est déterminée par la taille du registre et le polynôme utilisé.
- En combinant plusieurs LFSR (comme dans le GPS), on obtient des séquences plus complexes et plus robustes.
Ce procédé assure que la séquence peut être reproduite exactement dans le récepteur, ce qui est indispensable pour la démodulation et la synchronisation.

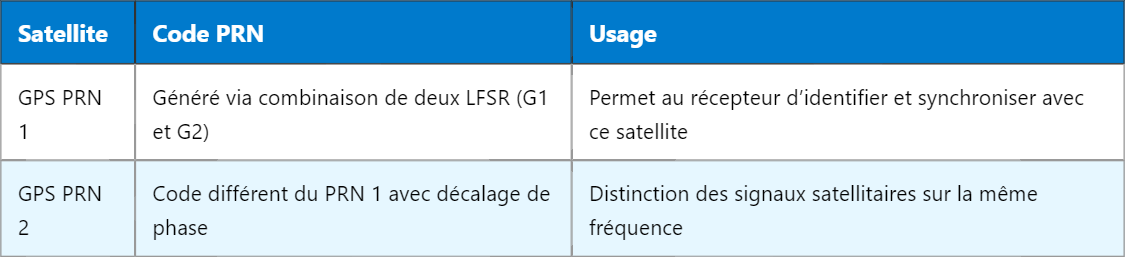

Exemple concret : PRN dans un système GPS
Ce principe s’étend à tous les satellites du système, chacun avec un code unique garantissant l’absence de confusion et la précision du positionnement.
Pourquoi le PRN est-il important en télécoms ?
Le PRN est une brique technique fondamentale pour plusieurs raisons :
- Multiplexage efficace : Permet à plusieurs utilisateurs ou stations d’utiliser la même bande de fréquence simultanément sans interférence.
- Synchronisation : Facilite la détection précise des signaux et la mesure du temps, clé pour la localisation et la qualité de service.
- Robustesse contre les interférences : La nature pseudo-aléatoire réduit le risque de brouillage volontaire ou involontaire.
- Sécurité : Dans certains cas, les séquences PRN contribuent à la protection des communications.
Limitations et défis liés au PRN
Malgré ses nombreux avantages, l’utilisation du PRN présente des défis :
- Complexité de génération : Produire et gérer ces séquences nécessite des ressources informatiques précises.
- Collisions possibles : Si les codes PRN ne sont pas bien choisis ou si plusieurs émetteurs utilisent des codes similaires, des interférences peuvent apparaître.
- Dépendance à la synchronisation : Le récepteur doit être synchronisé avec la séquence pour décoder le signal, ce qui peut demander un temps d’acquisition.
Ces aspects sont pris en compte dans la conception des standards et des équipements.
Pour aller plus loin, découvrez comment les signaux de synchronisation LTE utilisent les codes PRN pour améliorer la qualité et la rapidité de connexion.
