Comprendre le canal RACH dans le GSM
Le canal RACH (Random Access Channel) est un élément essentiel du système GSM pour initier la communication entre un mobile et le réseau. Aujourd’hui, on va voir en détail son fonctionnement, son rôle, ses caractéristiques techniques ainsi que son importance dans la gestion de l’accès au réseau.
Qu’est-ce que le canal RACH ?
Le canal RACH est un canal de transmission radio utilisé par un mobile pour demander l’accès au réseau GSM. Il s’agit d’un canal aléatoire, partagé entre tous les mobiles dans une cellule, permettant d’envoyer une requête initiale pour établir une communication avec la station de base (BTS).
Ce canal appartient à la couche physique et est émis par l’équipement utilisateur (mobile) en uplink, c’est-à-dire vers la station de base. Contrairement aux canaux dédiés, le RACH est un canal commun, non attribué spécifiquement avant la demande d’accès.
Fonctionnement du canal RACH
Le rôle principal du canal RACH est d’envoyer une requête d’accès au réseau quand le mobile souhaite :
- Établir un appel
- Répondre à une demande de localisation
- Envoyer un SMS
- Effectuer une réinitialisation de la connexion
Le mobile utilise le canal RACH pour transmettre un message appelé « Channel Request ». Ce message contient une information indiquant la raison de la demande d’accès. La BTS reçoit cette requête et, si elle peut allouer une ressource, elle répond via le canal AGCH (Access Grant Channel) en attribuant un canal dédié (SACCH ou SDCCH) au mobile.

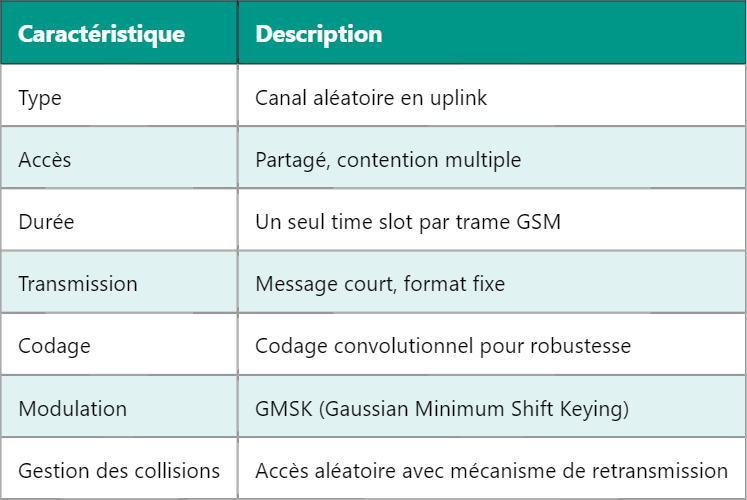

Caractéristiques techniques du canal RACH
Mécanisme d’accès aléatoire et gestion des collisions
Comme plusieurs mobiles peuvent tenter d’accéder simultanément au RACH, des collisions peuvent se produire. Le système GSM utilise un mécanisme d’accès aléatoire basé sur des tentatives répétées et aléatoires pour minimiser ces collisions :
- Le mobile sélectionne un slot RACH aléatoire pour envoyer sa requête.
- Si la BTS ne répond pas par un message AGCH, cela signifie que la requête a été perdue ou qu’il y a eu collision.
- Le mobile attend un temps aléatoire, puis réessaie l’envoi.
- Ce processus est répété jusqu’à obtention d’une réponse ou jusqu’à une limite de tentatives.
Cette approche est proche d’un protocole ALOHA amélioré, adapté aux contraintes temporelles et à la nature partagée du canal.
Interaction entre RACH et autres canaux du GSM
Le canal RACH ne fonctionne pas isolément. Il est intégré dans une architecture où différents canaux assurent des rôles complémentaires :
- AGCH (Access Grant Channel) : Le canal en downlink qui attribue un canal dédié après réception d’une requête RACH.
- SDCCH (Standalone Dedicated Control Channel) : Canal de signalisation dédié, alloué suite à la réussite d’une requête RACH pour établir la connexion.
- PCH (Paging Channel) : Utilisé pour notifier au mobile un appel entrant, souvent en parallèle avec le mécanisme d’accès.
Cette coordination garantit un contrôle efficace des accès, limitant les interférences et optimisant les ressources radio.
Paramètres de configuration du canal RACH
Plusieurs paramètres influencent les performances du canal RACH :
- Nombre de slots RACH : Le nombre de timeslots réservés au RACH dans une cellule, ajustable selon la charge.
- Backoff Time : Durée aléatoire d’attente avant une nouvelle tentative après collision.
- Power Control : Contrôle de la puissance d’émission pour assurer la qualité du signal tout en réduisant les interférences.
- Limite de retransmissions : Nombre maximal d’essais avant abandon de la tentative d’accès.
Ces paramètres sont configurés selon la topologie réseau, la densité d’utilisateurs et les exigences de qualité de service.
Exemple concret d’utilisation du canal RACH
Imaginons un utilisateur souhaitant passer un appel :
- Le mobile détecte qu’il doit s’authentifier et obtenir un canal dédié.
- Il envoie un message « Channel Request » sur un slot RACH choisi aléatoirement.
- La BTS reçoit la requête et répond par un message AGCH, attribuant un canal SDCCH.
- Le mobile utilise ensuite le canal SDCCH pour échanger les messages de signalisation, d’authentification et d’établissement d’appel.
Si la requête initiale échoue, le mobile attend une durée aléatoire puis retente, ce qui assure une régulation dynamique de l’accès.
Importance du canal RACH dans la qualité du service GSM
Le canal RACH est un point critique dans l’expérience utilisateur car il influence la rapidité et la fiabilité d’accès au réseau. Un RACH mal configuré ou congestionné peut entraîner :
- Des délais prolongés pour établir un appel
- Des échecs répétés d’accès
- Une surcharge sur d’autres canaux
Les opérateurs doivent donc surveiller en permanence les statistiques liées au RACH pour ajuster les paramètres réseau et garantir une bonne disponibilité.
En résumé, le canal RACH joue un rôle pivot dans la procédure d’accès initiale en GSM. Il assure une méthode partagée, robuste et dynamique pour permettre aux mobiles de signaler leur besoin de communication au réseau. Son interaction avec les canaux AGCH et SDCCH assure une transition fluide vers une connexion dédiée et sécurisée.
Pour approfondir, il serait intéressant d’explorer la gestion des ressources radio dans GSM, notamment la planification des canaux et la gestion des interférences.
