Canaux BCH, CCCH et DCCH dans le GSM : fonctionnement et rôles
Dans les réseaux GSM, la gestion efficace des communications repose sur plusieurs types de canaux, chacun ayant un rôle spécifique. Parmi ceux-ci, les canaux BCH, CCCH et DCCH jouent un rôle crucial pour l’établissement, le maintien et la gestion des connexions radio entre le mobile et le réseau. Aujourd’hui, on va voir en détail ces trois catégories de canaux, leur fonctionnement, leurs caractéristiques, et comment ils s’articulent dans le contexte du système GSM.
Le canal BCH (Broadcast Channel)
Le canal BCH est un canal descendant, c’est-à-dire qu’il transmet des informations du réseau vers le mobile. Il a pour fonction principale de diffuser des informations essentielles à tous les mobiles se trouvant dans une cellule donnée. Ces informations sont nécessaires pour que le mobile puisse se synchroniser, reconnaître la cellule et ses paramètres, et s’informer des ressources disponibles pour initier une communication.
- Broadcast Control Channel (BCCH) : C’est le canal principal du BCH. Il diffuse continuellement les informations système, comme l’identité de la cellule, la fréquence, la liste des cellules voisines, les paramètres de contrôle, et la configuration du réseau. Tous les mobiles à l’écoute d’une cellule reçoivent ce canal.
- Frequency Correction Channel (FCCH) : Ce canal aide le mobile à se synchroniser en fréquence avec le réseau GSM. Il transmet un signal périodique permettant au mobile d’ajuster son oscillateur local.
- Synchronization Channel (SCH) : Ce canal fournit au mobile les informations de synchronisation temporelle, telles que la position dans la trame GSM et l’identification de la cellule.
Le BCH est donc fondamental pour que le mobile puisse détecter une cellule, se synchroniser et recevoir les informations nécessaires au reste de la communication. Ce canal fonctionne en permanence et est partagé par tous les mobiles dans la cellule.
Le canal CCCH (Common Control Channel)
Le CCCH sert aux mobiles pour échanger les premières informations avec le réseau avant que la connexion dédiée soit établie. C’est un canal commun, c’est-à-dire qu’il n’est pas attribué à un seul mobile, mais utilisé par tous ceux qui ont besoin d’interagir avec le réseau.
- Random Access Channel (RACH) : C’est le canal utilisé par le mobile pour envoyer une demande d’accès au réseau, par exemple lors de l’initiation d’un appel ou la transmission de données.
- Paging Channel (PCH) : Ce canal sert au réseau pour informer un mobile qu’un appel entrant ou une notification est en attente. Le mobile surveille ce canal pour savoir s’il doit établir une connexion.
- Access Grant Channel (AGCH) : Après réception d’une demande via le RACH, le réseau utilise l’AGCH pour attribuer un canal dédié au mobile et autoriser l’accès.
Ces canaux communs du CCCH assurent la gestion dynamique des accès au réseau, en permettant au mobile d’indiquer sa volonté d’établir une communication, puis d’obtenir une réponse de la part du réseau. Ils sont essentiels pour la coordination initiale entre mobile et station de base.
Le canal DCCH (Dedicated Control Channel)
Une fois qu’un mobile a obtenu un canal dédié via le CCCH, la communication utilise le DCCH pour gérer le contrôle des données. Ce canal est bidirectionnel et attribué exclusivement à un mobile pendant la durée de la connexion.
- Stand-alone Dedicated Control Channel (SDCCH) : Utilisé pour la signalisation avant l’établissement complet d’une connexion vocale, notamment pour l’authentification, la localisation, la gestion des appels SMS, et la configuration de la communication.
- Fast Associated Control Channel (FACCH) : Ce canal sert à transmettre rapidement des informations de contrôle en cours d’appel, par exemple pour gérer les changements de fréquence ou de cellule (handover).
- Slow Associated Control Channel (SACCH) : Utilisé pour envoyer régulièrement des informations de gestion entre mobile et réseau, comme la qualité du signal, la puissance d’émission, et les paramètres de gestion radio.
Le DCCH permet une gestion fine et continue de la connexion, garantissant la qualité et la continuité des communications vocales et de données entre le mobile et le réseau GSM. Il joue un rôle clé dans le contrôle des appels en cours et les fonctions associées.
Interaction et complémentarité entre BCH, CCCH et DCCH
Ces trois groupes de canaux fonctionnent en synergie pour assurer une communication fluide et efficace dans le GSM :
- Le mobile détecte d’abord la cellule via les canaux BCH, se synchronise et obtient les informations système nécessaires.
- Pour établir une communication, il utilise le CCCH afin de signaler sa demande et recevoir un canal dédié.
- Une fois le canal dédié alloué, le DCCH prend le relais pour gérer le contrôle et la maintenance de la connexion jusqu’à sa fin.
Cette architecture optimise l’usage des ressources radio, en limitant les canaux dédiés aux mobiles actifs tout en garantissant une bonne couverture et réactivité du réseau.

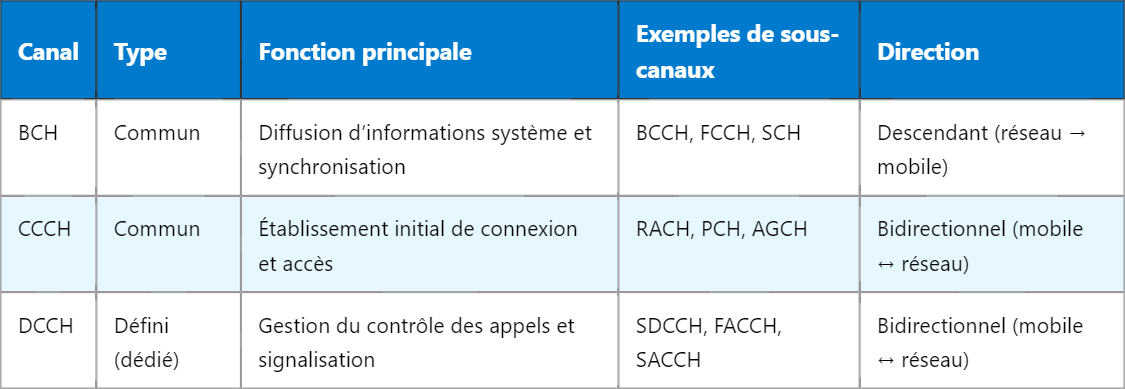

Résumé et points clés
Cette organisation garantit une gestion optimale des ressources radio tout en assurant la qualité des services proposés aux utilisateurs.
Pour approfondir, il est intéressant d’explorer la gestion des handovers dans le GSM, qui utilise largement ces canaux de contrôle pour assurer une continuité sans coupure des appels lors du déplacement du mobile.
