Calculateur de Bruit de Phase vers Gigue

Le calculateur de bruit de phase permet de convertir le bruit de phase intégré d’un oscillateur en gigue RMS.
Cet outil est utile pour analyser la stabilité des signaux dans les systèmes RF et électroniques.

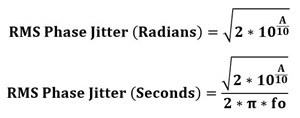

Formule utilisée

J_rad = √(2 × 10^(A/10))
J_µs = J_rad / (2π × f₀) × 10⁶

où :
A = bruit de phase intégré en dBc
f₀ = fréquence de l’oscillateur (Hz, kHz, MHz, GHz)
J_rad = gigue RMS en radians
J_µs = gigue RMS en microsecondes

Les Avantages d’un Réseau à Commutation de Circuits (CSC)

Explication

La première formule calcule la gigue RMS en radians à partir du bruit de phase intégré.
La seconde convertit cette gigue en microsecondes en fonction de la fréquence de l’oscillateur.
Une gigue plus faible signifie un signal plus stable et précis.

CSFB et SRVCC : Concepts Clés et Fonctionnalités en LTE

Utilisation

Cet outil est utilisé par les ingénieurs RF et les concepteurs de systèmes électroniques pour :

DRX en 5G : Optimisation de la Gestion de l’Énergie

• Évaluer la stabilité temporelle des oscillateurs.
• Prévoir les performances des circuits RF sensibles à la gigue.
• Optimiser la conception des systèmes de communication et de synchronisation.

Exemple de calcul

Pour un oscillateur avec :
f₀ = 10 kHz, A = -80 dBc :
J_rad = √(2 × 10^(-80/10)) ≈ 1.414 × 10⁻⁴ rad
J_µs = (1.414 × 10⁻⁴) / (2π × 10 000) × 10⁶ ≈ 2.25 µs

Conseils de calcul

• Vérifiez que les unités de fréquence et de bruit de phase sont cohérentes.
• Assurez-vous que le bruit de phase intégré est mesuré sur la bande de fréquence d’intérêt.
• Utilisez ce calcul pour comparer différents oscillateurs ou configurations de circuits.

Pourquoi ce calcul est utile

Connaître la gigue RMS permet de planifier et d’optimiser la conception des systèmes RF et électroniques,
d’assurer la précision des signaux et d’améliorer la fiabilité des communications.
