Avantages de MSK par rapport à GMSK en télécommunications

Avantages de MSK par rapport à GMSK en télécommunications

Aujourd’hui, on va voir en détail les avantages de la modulation MSK (Minimum Shift Keying) par rapport à la modulation GMSK (Gaussian Minimum Shift Keying), deux techniques de modulation utilisées dans les systèmes de communication numériques, notamment dans les réseaux mobiles et la transmission sans fil. Comprendre ces différences est essentiel pour choisir la modulation la mieux adaptée aux contraintes de performances, de spectre et de complexité.

Introduction à MSK et GMSK

MSK est une modulation de phase continue caractérisée par un décalage minimal de fréquence entre les symboles, ce qui permet d’obtenir une forme d’onde très efficace en termes d’utilisation du spectre. GMSK est une variante de MSK où le signal est préfiltré par un filtre gaussien avant la modulation, ce qui réduit la largeur spectrale occupée mais introduit aussi des contraintes sur la forme du signal et la complexité du démodulateur.

La différence principale entre MSK et GMSK réside donc dans la présence du filtre gaussien, qui influe sur les propriétés spectrales et temporelles du signal modulé. Examinons en détail les avantages de MSK par rapport à GMSK dans différents aspects techniques.

Les Types de Diversité en Télécommunications

Avantages techniques de MSK

1. Simplicité de mise en œuvreLa modulation MSK est conceptuellement plus simple car elle n’intègre pas de filtrage gaussien avant la modulation. Cela simplifie la conception du modulateur et du démodulateur, réduit la latence et facilite l’implémentation matérielle, notamment dans les systèmes à ressources limitées.
2. Moindre distorsion du signalContrairement à GMSK, MSK ne subit pas de lissage du signal via un filtre gaussien. Cela signifie que la forme d’onde est plus proche de la forme idéale de la modulation Minimum Shift Keying, avec une phase continue parfaite. Le signal MSK conserve une meilleure fidélité dans la phase, ce qui améliore la détection et réduit les erreurs dans des conditions idéales.
3. Meilleure robustesse à la phaseMSK produit un signal avec une phase strictement continue et linéaire entre les symboles, ce qui améliore la robustesse face aux variations de phase dans le canal de communication. Cela se traduit par une meilleure performance dans des environnements avec des effets de fading ou des déphasages importants.
4. Caractéristiques spectrales précisesSans lissage par un filtre gaussien, la bande passante instantanée de MSK est plus large que celle de GMSK, mais la forme spectrale est mieux maîtrisée et plus facile à analyser. MSK offre une bande spectrale constante, ce qui peut faciliter certaines techniques d’allocation de fréquence ou de coexistence spectrale.
5. Facilité de synchronisationLa nature continue et régulière de la phase en MSK simplifie le processus de synchronisation entre l’émetteur et le récepteur, notamment dans la récupération de la porteuse et du timing. Cette simplicité réduit la complexité des algorithmes de synchronisation et améliore la rapidité de verrouillage.

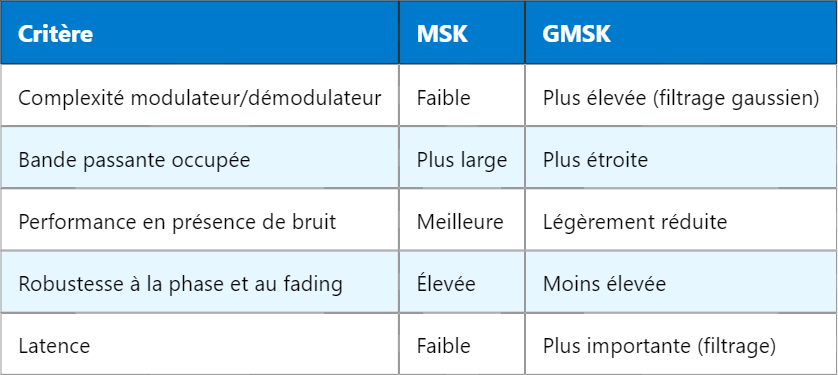

Comparaison spectrale et efficacité de MSK versus GMSK

GMSK est souvent choisi pour ses propriétés spectrales très resserrées dues au filtre gaussien qui réduit l’interférence entre canaux adjacents (ISI). Cependant, cette optimisation introduit aussi un allongement temporel du symbole et une certaine perte de performance dans la démodulation.

MSK, avec sa bande passante légèrement plus large, peut sembler moins efficace du point de vue spectral, mais elle offre une meilleure intégrité du signal. Cette différence est cruciale dans des environnements où la qualité de démodulation prime sur la compacité spectrale stricte, ou dans les systèmes où la complexité et la latence doivent être minimisées.

Canal Sidelink dans les télécoms

Impact sur les applications pratiques

MSK est particulièrement adapté dans des contextes où la simplicité matérielle, la rapidité de traitement et la robustesse sont prioritaires, comme dans certaines communications par satellite, radios numériques ou systèmes militaires. Sa phase continue assure une meilleure qualité dans les environnements difficiles et une moindre sensibilité aux erreurs de phase.

Comprendre le transfert S1 et X2 en LTE

GMSK, en revanche, est largement utilisé dans les systèmes GSM et autres réseaux mobiles pour sa capacité à réduire l’interférence spectrale, permettant une meilleure densité de canaux dans une bande donnée. Le compromis en termes de complexité et de latence est accepté pour optimiser l’usage du spectre.

Exemple d’utilisation de MSK

Dans un système radio à courte portée nécessitant une faible complexité et une bonne robustesse, MSK peut être implémenté avec un modulateur simple et un démodulateur à corrélation, assurant une transmission fiable même en présence de déphasage rapide ou de variations du canal. L’absence de filtre gaussien permet aussi une moindre latence, ce qui est crucial pour les communications en temps réel.

Conclusion

En résumé, MSK présente plusieurs avantages importants par rapport à GMSK, notamment en termes de simplicité de mise en œuvre, robustesse à la phase, latence réduite et meilleure performance en condition idéale. Cependant, cette modulation utilise une bande passante plus large, ce qui peut être un frein dans des applications à haute densité spectrale.

Le choix entre MSK et GMSK dépendra donc des priorités du système : optimisation spectrale pour GMSK, contre performance, simplicité et robustesse pour MSK. Comprendre ces nuances est essentiel pour les ingénieurs en télécommunications afin de concevoir des systèmes adaptés aux exigences spécifiques.

Pour approfondir, vous pouvez découvrir comment les techniques de modulation adaptative améliorent les performances des réseaux modernes, un sujet clé pour optimiser les ressources dans les communications sans fil.
