Architecture du réseau WCDMA : Composants et Fonctionnement
Dans cet article, nous allons explorer en détail l’architecture du réseau WCDMA (Wideband Code Division Multiple Access). Ce standard, utilisé dans les réseaux 3G, repose sur une structure complexe visant à optimiser les communications mobiles. Nous examinerons les principaux éléments de cette architecture, leurs fonctions respectives, et leur intégration au sein du réseau global.
Les composants clés de l’architecture WCDMA
Un réseau WCDMA est constitué de plusieurs éléments interconnectés, chacun jouant un rôle spécifique dans la transmission des données et la gestion des communications. Voici les principaux composants :
- UE (User Equipment) : L’équipement utilisateur, comme un smartphone ou une tablette, permet la communication avec le réseau.
- Node B : Équivalent des stations de base, il gère les connexions radio entre l’UE et le réseau.
- RNC (Radio Network Controller) : Contrôle les ressources radio et gère la mobilité des utilisateurs.
- CN (Core Network) : Le cœur du réseau qui gère les commutations, les données, et l’accès aux réseaux externes.
Structure et interconnexions du réseau
L’architecture WCDMA est organisée en couches qui assurent des fonctions spécifiques :
- Couche d’accès radio (RAN) :Cette couche comprend les Node B et le RNC. Elle gère les interactions radio, notamment l’allocation des ressources et le traitement des signaux.
- Couche réseau de transport :Elle garantit la transmission fiable des données entre les éléments du réseau via des protocoles comme ATM ou IP.
- Cœur de réseau :Le CN connecte le réseau WCDMA aux réseaux externes (PSTN, Internet) et assure des fonctions comme la gestion des abonnés et la commutation des appels.

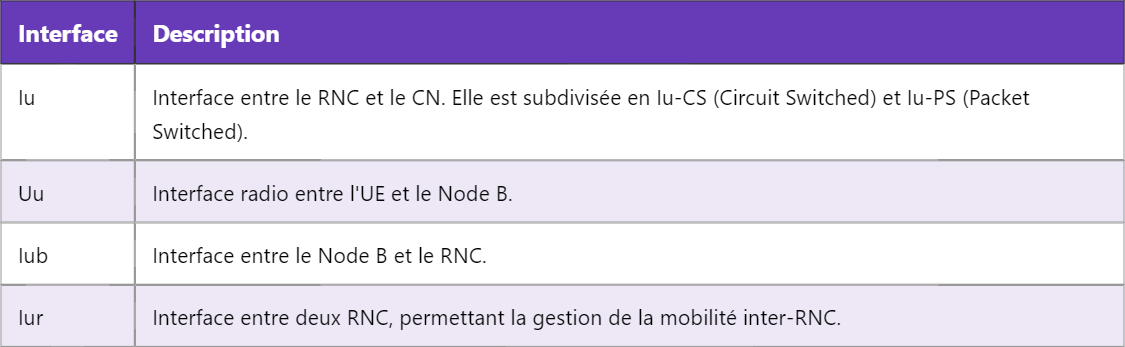

Rôle des interfaces dans le réseau WCDMA
Les interfaces permettent la communication entre les différents composants du réseau. Voici les principales :
Fonctionnalités principales de WCDMA
Le réseau WCDMA offre plusieurs fonctionnalités essentielles :
- Handover : Transfert fluide des connexions d’un Node B à un autre.
- QoS (Quality of Service) : Garantie de niveaux de service adaptés aux applications.
- Support des données haute vitesse : Transmission rapide grâce à des technologies comme HSDPA et HSUPA.
- Gestion de la mobilité : Maintien de la connexion pour les utilisateurs en mouvement.
Exemple d’application : Gestion de la mobilité
Considérons un utilisateur se déplaçant entre deux cellules. Le réseau utilise l’interface Iur pour coordonner le transfert de la connexion entre les RNC impliqués, assurant une expérience utilisateur transparente. Cette gestion est cruciale pour maintenir la qualité des appels ou des flux de données en continu.
Conclusion
En résumé, l’architecture WCDMA repose sur une structure en couches intégrant plusieurs éléments interconnectés, chacun jouant un rôle vital dans la transmission et la gestion des communications. Les interfaces et les fonctionnalités spécifiques permettent une expérience utilisateur optimale, même dans des conditions complexes.
Pour approfondir vos connaissances, découvrez notre article sur l’évolution vers les réseaux LTE et les avantages qu’ils offrent en termes de performance et de flexibilité.
